Airlineschiene Flachprofil - 1 Meter - Strong

starke Airlineschiene als Flachprofil - 1 Meter

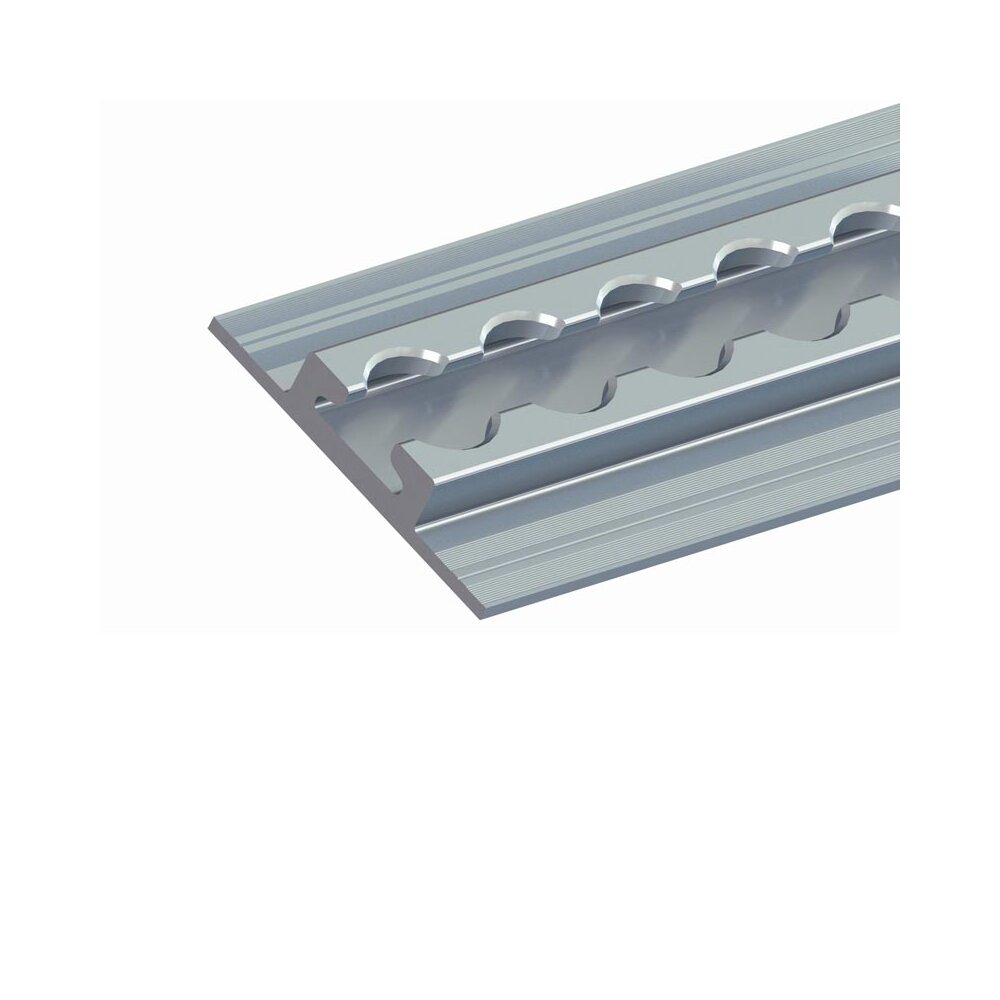

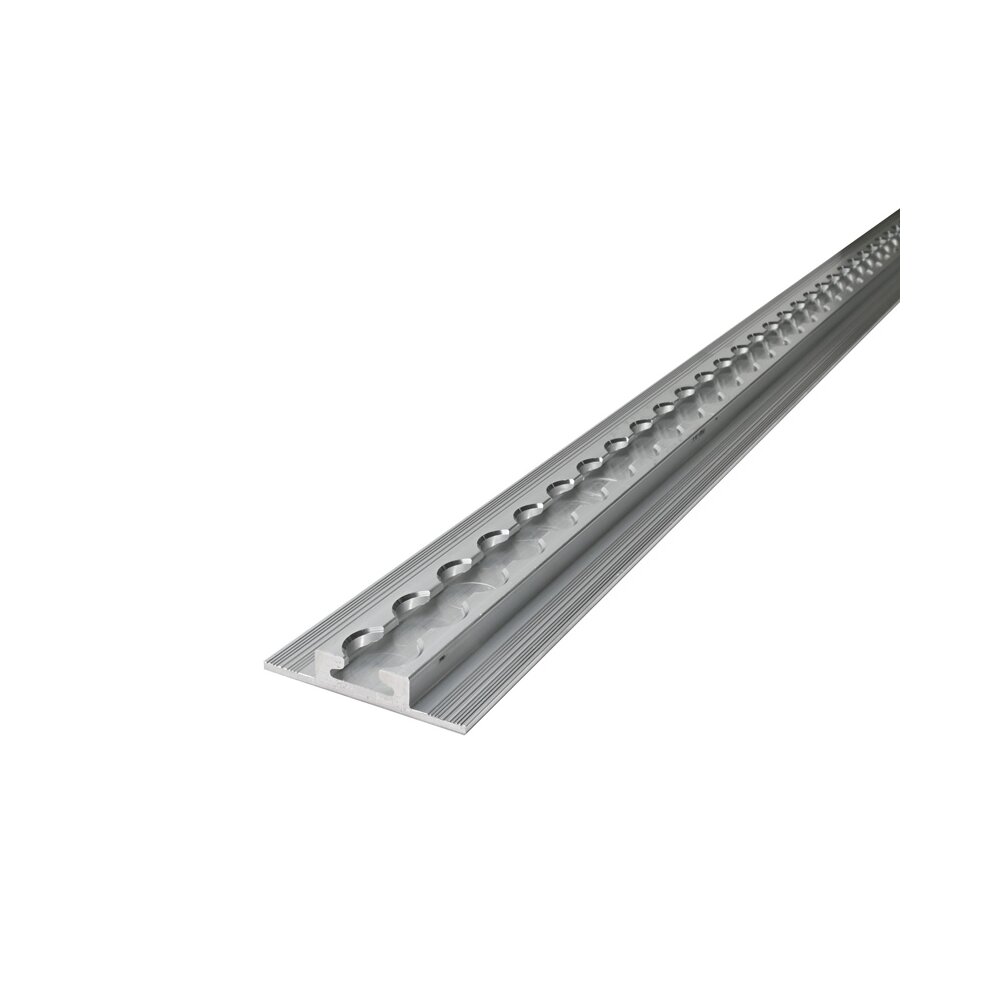

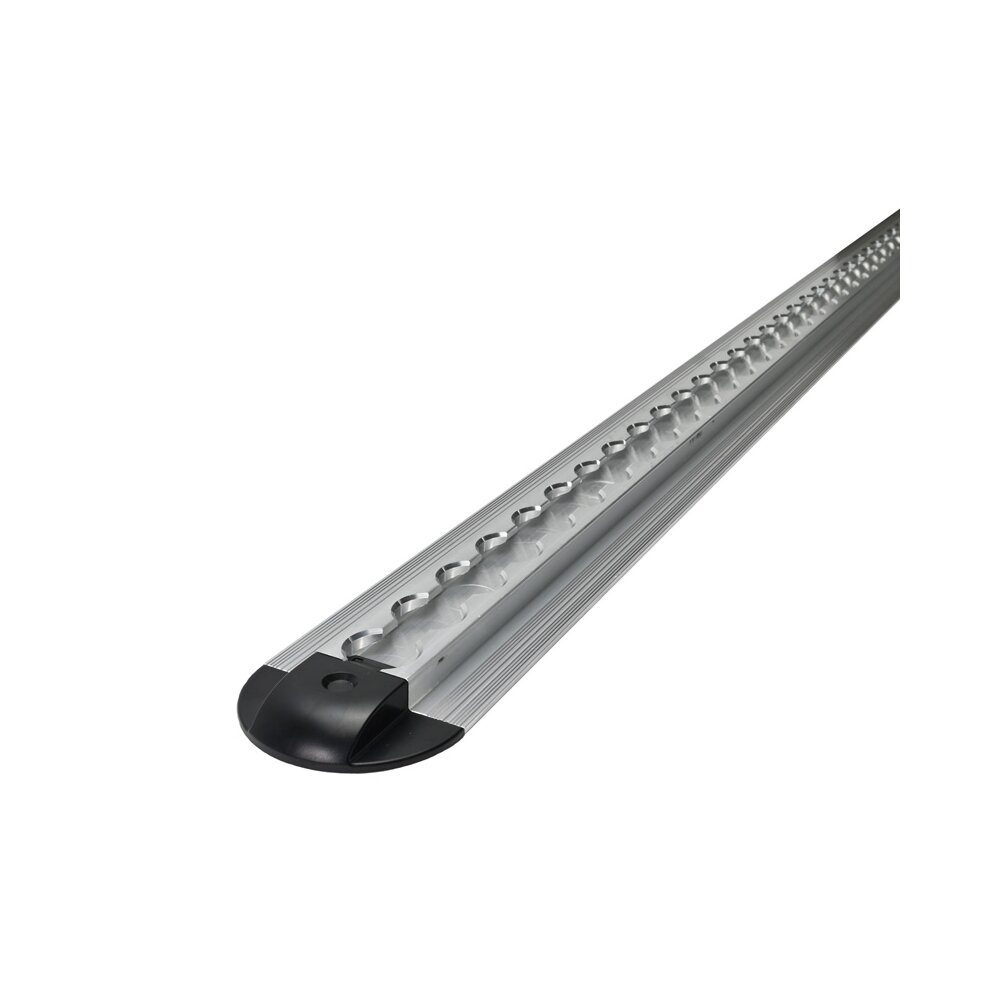

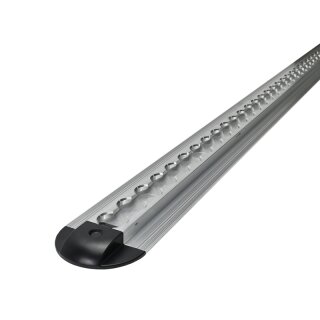

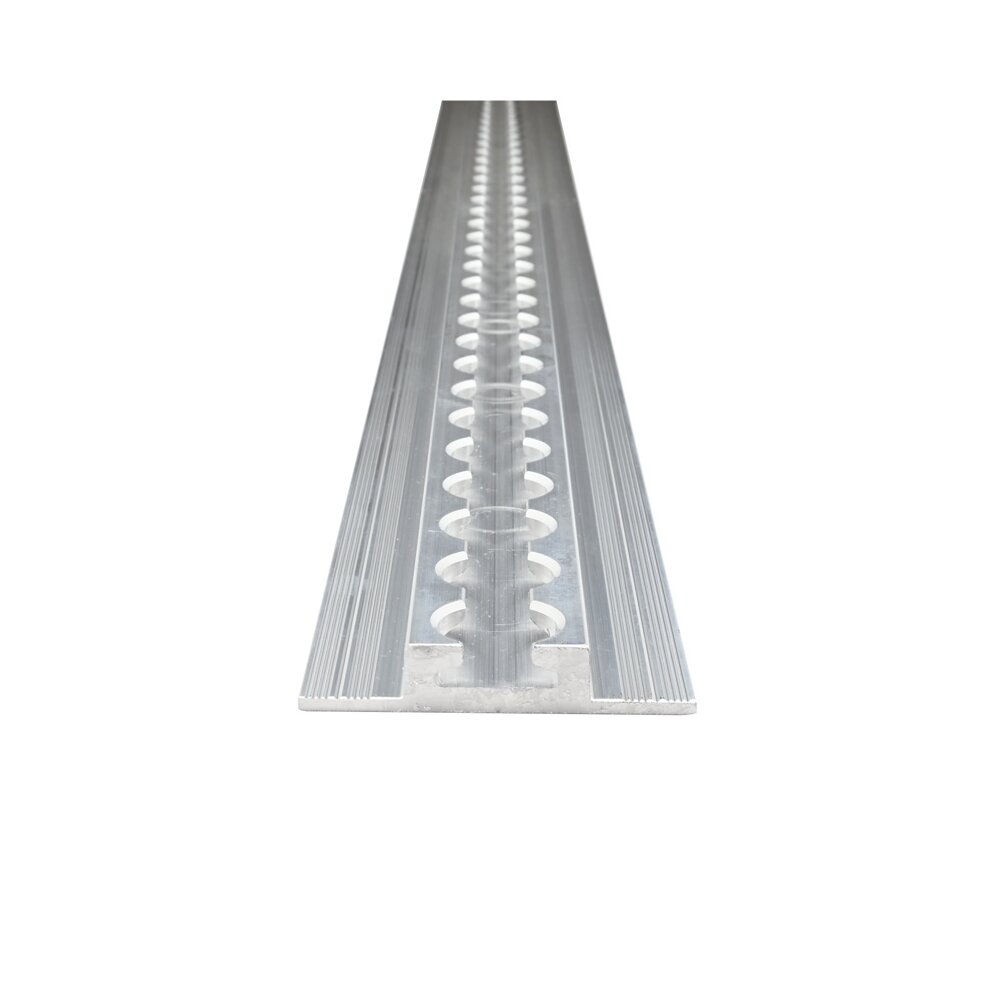

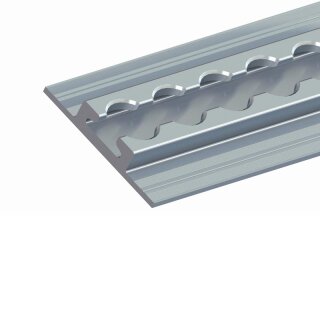

Airlineschiene als Flachprofil, mit sehr kräftigem Boden(mittig).

Die Airlineschiene kann als Bodenprofil unter 12 mm starke gefrässte Siebdruckböden oder als Deckenschiene in Fahrtrichtung eingesetzt werden.

Da der Abstand der Deckentraversen in Transportern sehr groß ist, muss die Airlineschiene an diesen Punkten besonders gut befestigt werden. Das Flachprofil strong ist verbiegesteif und kann an den Flügeln und in der Mitte der Schiene, mit Nieten oder Schrauben befestigt werden. Somit sind drei Punkte zur Befestigung an einer Traverse vorhanden.

Mit dieser Airlineschiene und den dazu passenden Sperrstangen, kann eine Ladungssicherung für vertikal zu verladenen Güter, wie z.B. Fenster oder Holzplatten, erzeugt werden.

Das Flachprofil kann geschraubt, genietet oder geklebt werden.

Durch die breiten Flansche und der damit verbunden Möglichkeit, auf der Aussen- und Innenseite und im Airlineraster mit Schrauben oder zu Nieten zu befestigen, können auftretende Kräfte gleichmäßig über eine größere Fläche verteilt werden.
Dadurch resultiert eine höhere mögliche Zugbelastung.

Die Airlineschiene als Flachprofil ist nicht vorgebohrt und kann somit z.B. mit Sikaflex 252 im Aussen- und Innenbereich geklebt oder an den gewünschten Punkten selbst gebohrt werden.

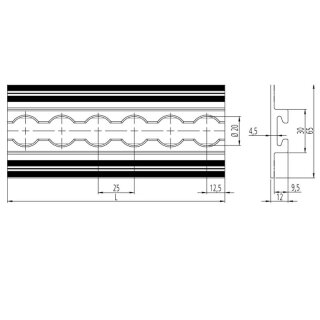

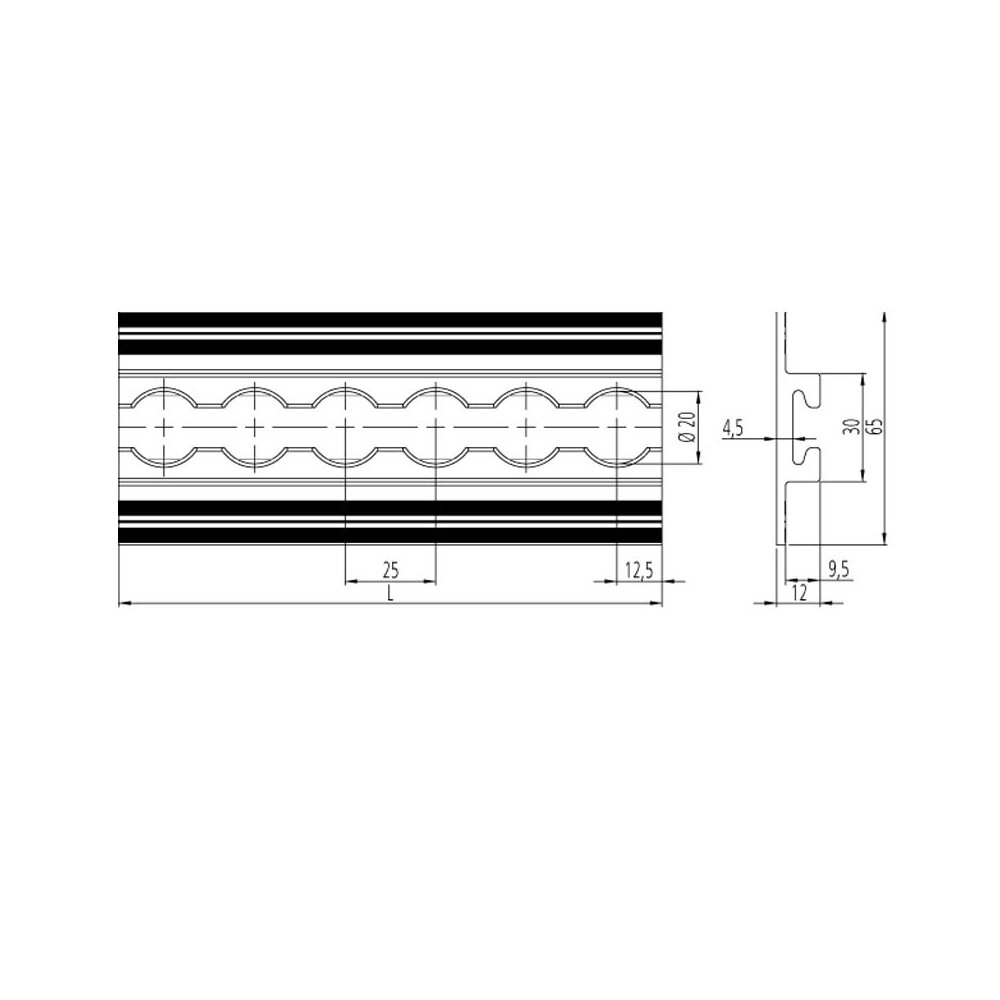

Länge:	1 Meter(990mm)
Gesamtbreite:	65 mm
Nutbreite:	52 mm
Gesamthöhe:	12 mm
Bodenstärke:	4,5 mm(mittig)
Lochdurchmesser:	20 mm
Loch/Rasterabstand:	25 mm
Gewicht:	860 gramm
Material:	Aluminium - blank
Made in	EU

Ein wichtiger Punkt bei der Montage einer Airline-Schiene ist die Befestigung im Untergrund.
Je nach Beschaffenheit, Materialzusammensetzung und Stärke der Untergrundfläche, werden unterschiedliche Werte erreicht.

Wir empfehlen Ihnen, sich an die Einbaurichtlinien des Herstellers zu halten.
Die Schrauben müssen in einem Abstand von 75 mm bei metrischem Rasterabstand von 25 mm(76,2 bei 25,4 mm Raster) gesetzt werden!
Es müssen Schrauben mit einer Festigkeit von mindestens 10.9, mit selbstsichernder Mutter und Unterlegscheibe verbaut werden!
Bei den Standard Airline-Zurrschienen, müssen Schrauben der Größe M6 eingesetzt werden!
Die Light-Profile werden mit Schrauben der Größe M5 befestigt!

Für den Einbau und der daraus resultierenden möglichen Belastung ist der Verbauer der Ladungssicherungshilfsmittel verantwortlich!
