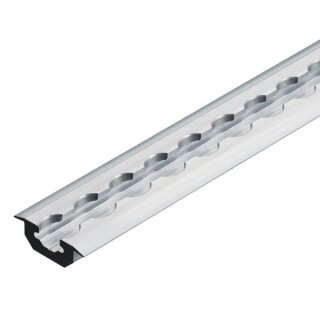

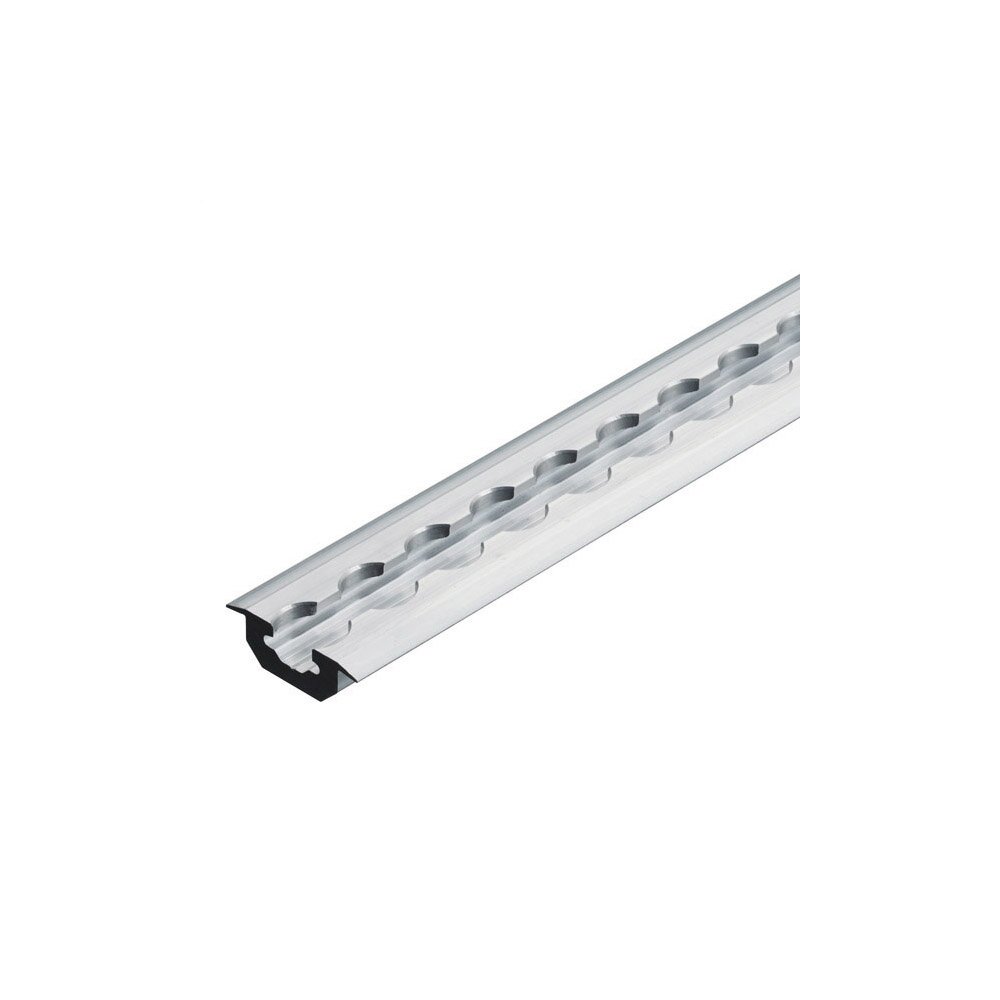

Airline-Zurrschiene für die Ladungssicherung und zur Rollstuhlsicherung
Die hochfeste Airlineschiene aus Aluminium ist zum Einbau in den Fahrzeugboden konzipiert.
Die Schiene in der Länge von 1 Meter kann unter den Querholmen in der Bodenplatte montiert werden.
Als Gegenstück bietet sich das Halbrundprofil an, das direkt an den Holm befestigt werden kann.
Die Zurrschiene ist nach DIN 75078-2 geprüft und kann zur Rollstuhlsicherung eingesetzt werden.
Die Schiene ist ebenfalls nach DIN 75078-2, DIN 75410, DIN EN 12640 und ISO 27955, ISO 27956 zur Ladungssicherung geprüft.
Die passende
Endkappe für diese Airlineschiene haben wir ebenfalls im Programm. Diese kann optional dazu erworben werden.
Diese Schiene hat ein metrisches Rastermass von 25 mm. Sollten Sie die Airlineschiene zur Rollstuhlsicherung nutzen, prüfen Sie bitte ob ihr System für ein 25,4 mm oder ein 25 mm Rastermass geeignet ist. Wichtig ist die Prüfung bei Fittingen mit mehr als zwei Rasterpunkten. Bei Single-Stud oder Double-Stud Fittingen kann die Prüfung vernachlässigt werden.

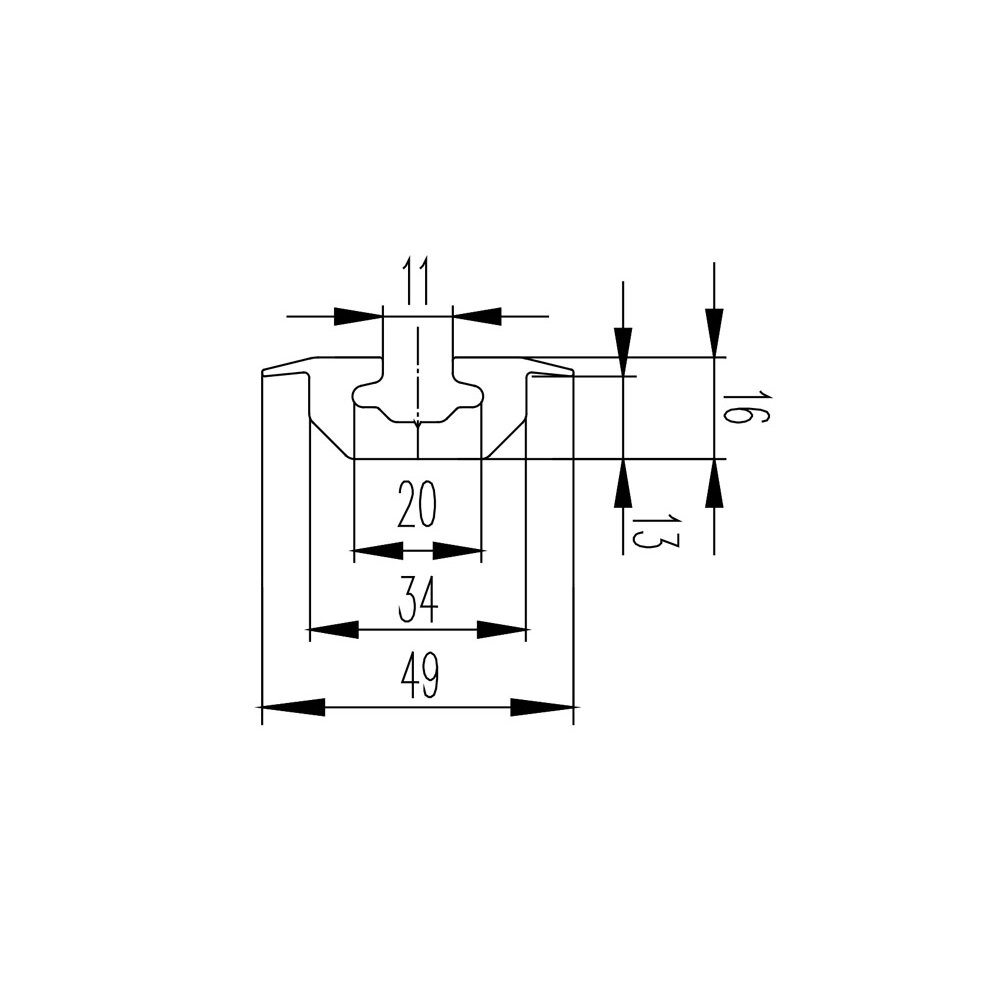

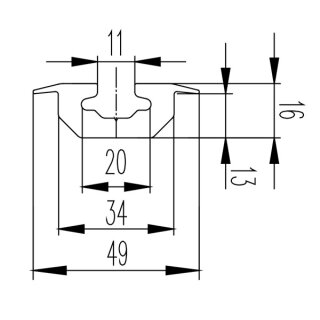

| Länge: |
1 Meter (995 mm) |
| Gesamtbreite: |
49 mm |
| Gesamthöhe: |
16 mm |
| Einbauhöhe: |
13 mm |
| Bodenstärke: |
6 mm |
| Einbau-/Frässbreite |
34 mm |
| Lochdurchmesser: |
20 mm |
| Loch/Rasterabstand: |
25 mm |
| Gewicht: |
0,98 Kg |
| Material: |
Aluminium |
| Hersteller: |
allsafe |
| Made in |
Germany |
Es werden folgende Belastbarkeiten mit folgenden Fittingen erreicht:
| Single Stud Fitting |
ISO 27956 |
300 daN |
| Automotive Fitting 2 - Kerl 500 |
ISO 27955
DIN 75410-1
ISO 27956
|
350 daN
400 daN
500 daN
|
Double Stud Fitting - Doppelendbeschlag - Kerl 1000
|
DIN 75410-1
ISO 27956
EN 12640
|
400 daN
800 daN
1.000 daN
|
Quattro Stud Fitting
|
ISO 27956
EN 12640
|
800 daN
2.000 daN
|
Unter folgenden Voraussetzungen werden obenstehende zulässige Belastbarkeiten erreicht:
- ausreichende Krafteinleitung in die Unterkonstruktion
- Befestigungsabstand 75 mm bei 25 mm Raster / 76,2 mm bei 25,4 mm Raster
- Airline-Schiene-Bodenprofil mit M6 Schrauben 10.9 befestigt
Zur Versiegelung des Fahrzeugbodens nach Montage der Airlineschiene, empfehlen wir die Verwendung von Steinschlag- und Unterbodenschutz.
