Airline-Schiene Bodenprofil 1,5 Meter - Rollstuhlsicherung

Artikelnummer: 10271223-15

Airlineschiene - Bodenprofil aus hochfestem Aluminium zum Einlassen in den Fahrzeugboden

Kategorie: Airlineschienen


55,90 €
37,27 € pro 1

inkl. 19% USt. , zzgl. Versand (Paketdienst DE)

Produkt vergriffen

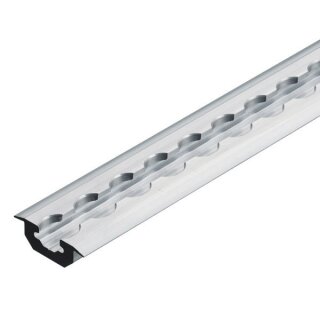

Airlineschiene Bodenprofil zur Rollstuhl- und Ladungssicherung



Die Airlineschiene als Bodenprofil besteht aus hochfestem Aluminium und ist nach DIN 75078-2 als Rollstuhlsicherung zugelassen.

Die an der Bodenschiene angebrachten Flansche, ermöglichen einen saubern Übergang zur Bodenplatte.

Diese Schiene hat ein metrisches Rastermass von 25 mm. Sollten Sie die Airlineschiene zur Rollstuhlsicherung nutzen, prüfen Sie bitte ob ihr System für ein 25,4 mm oder ein 25 mm Rastermass geeignet ist. Wichtig ist die Prüfung bei Fittingen mit mehr als zwei Rasterpunkten. Bei Single-Stud oder Double-Stud Fittingen kann die Prüfung vernachlässigt werden.


Länge: 1,5 Meter (1.495 mm)
Gesamtbreite mit Flansch: 49 mm
Einbauhöhe: 13 mm
Gesamthöhe: 16 mm
Bodenstärke: 6 mm
Lochdurchmesser: 20 mm
Einbau-/Frässbreite: 34 mm
Loch/Rasterabstand: 25 mm
Gewicht:  1,7 Kg
Material:  Aluminium - naturbelassen
Hersteller: allsafe
Made in Germany


Es werden folgende Belastbarkeiten mit folgenden Fittingen erreicht:

Single Stud Fitting ISO 27956 300 daN
Automotive Fitting 2 - Kerl 500
ISO 27955
DIN 75410-1
ISO 27956
350 daN
400 daN
500 daN
Double Stud Fitting - Doppelendbeschlag - Kerl 1000
DIN 75410-1
ISO 27956
EN 12640
400 daN
800 daN
1.000 daN
Quattro Stud Fitting - KERL 2000
ISO 27956
EN 12640
800 daN
2.000 daN


Unter folgenden Voraussetzungen werden obenstehende zulässige Belastbarkeiten erreicht:

- ausreichende Krafteinleitung in die Unterkonstruktion
- Befestigungsabstand 75 mm bei 25 mm Raster / 76,2 mm bei 25,4 mm Raster
- Airline-Schiene-Bodenprofil mit M6 Schrauben 10.9 befestigt


Länge: 1,5 Meter
Variante: Bodenprofil DIN 75078-2
Versandgewicht: 1,80 Kg
