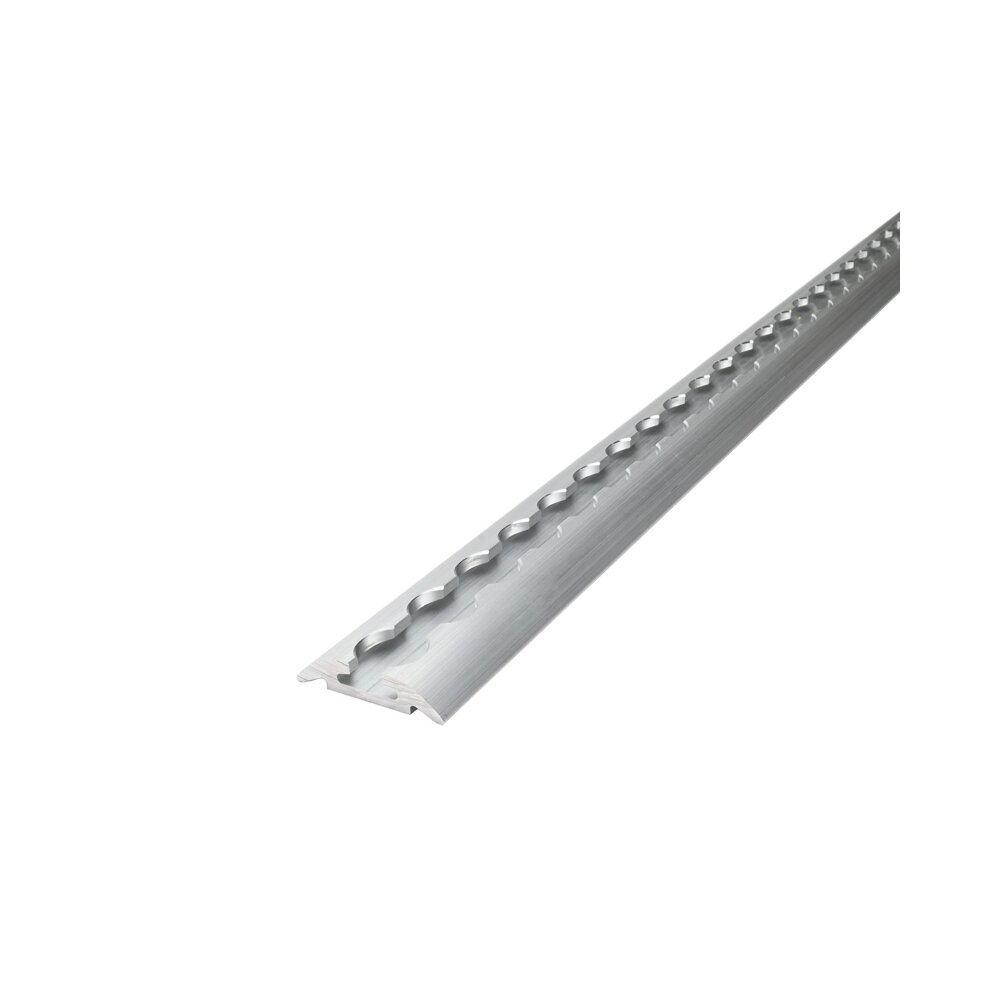

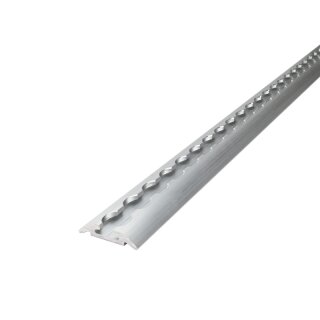

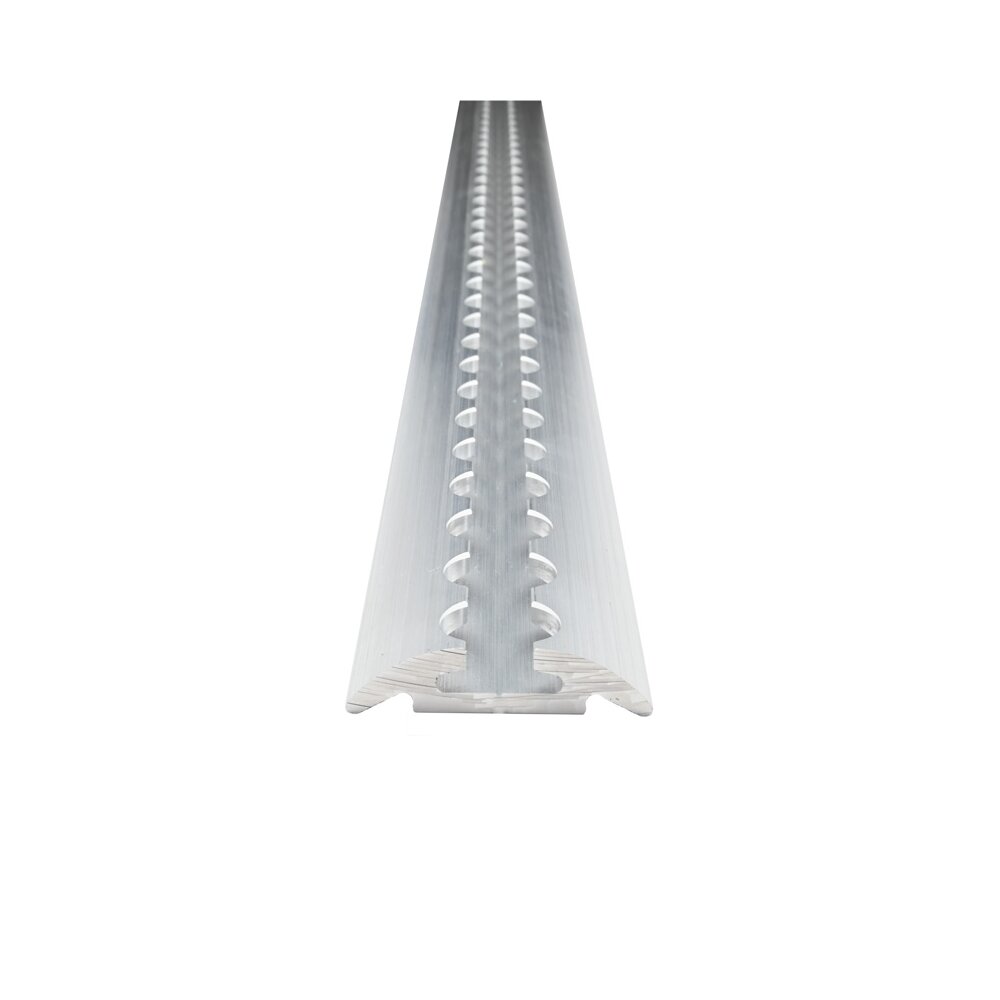

Airlineschiene Halbrundprofil Standard - 3 Meter
Die hochwertige drei Meter lange Airlineschiene als 50 mm breites Halbrundprofil aus Aluminium, ist zur Ladungssicherung in Transportern, Wohnmobilen, Containern, LKW und sonstigen Fahrzeugen geeignet.
Durch die halbrunde Form kann diese Airlineschiene optimal nachträglich auf Fahrzeugwände, an der Fahrzeugdecke und den Fahrzeugböden montiert werden.
Besonders für den Laderaum auf der Fahrerseite wird die 3 Meter lange Schiene häufig bestellt.
Airlineschienen werden in Verbindung mit Sperrstangen, Zurrgurten oder Endbeschlägen zur Ladungssicherung eingesetzt.
Die Airlineschiene halbrund Standard ist nicht vorgebohrt und kann somit z.B. mit Sikaflex 554 schwarz oder Sika 554 weiß im Aussen- und Innenbereich geklebt oder an den gewünschten Montagepunkten selbst gebohrt werden.
Die passende Endkappe 102521499 und 102071 für diese Airlineschiene haben wir ebenfalls im Programm. Diese kann optional dazu erworben werden.
Technische Eigenschaften
| Länge: |
3 Meter (2.990 mm) +/-3 mm |
| Schienenbreite: |
50 mm |
| Aufbauhöhe: |
11,5 mm |
| Lochdurchmesser: |
20 mm |
| Loch/Rasterabstand: |
25 mm |
| Material: |
Aluminium - blank |
| Eigengewicht: |
0,76 Kg/m |
| Befestigungsbohrung: |
ungebohrt |
| Made in: |
EU |
| Aluminiumlegierung: |
EN AW-6063 T6 - AlMgSi0,5 F25 |
Belastbarkeit der der halbrunden Airlineschiene Standard
Mit den Fittingen der Artikelnummer 102076 und 102036 wird die in der Tabelle aufgeführte Belastbarkeit erreicht.
Dies sind nur zwei Beispiele und soll die mögliche Belastbarkeit der Airlineschiene darstellen.
Denn, je nach Beschaffenheit, Materialzusammensetzung, Stärke der Untergrundfläche und dem eingesetzten Fitting werden unterschiedliche Werte erreicht.
Die Bezeichnung X, Y, Z ist die Zugrichtung, in welche die Kraft wirkt. Ein Bildhafte Darstellung finden Sie in der Bilderfolge.
Auch die Montage an sich, hat deutliche Auswirkung auf die möglichen Zugkräfte.
Unsere Empfehlung lautet: Die Airlineschiene halbrund Standard, sollte im Abstand von 75 mm, mit Senkkopfschrauben der Größe M6 und einer Schraubenfestigkeit von 10.9 befestigt werden.
Dabei kann die Befestigung im Untergrund mit Muttern und Unterlegscheibe oder mit Einnietmuttern erfolgen.
Auch das Kleben mit Konstruktionsklebstoff ist eine ausgezeichnete Möglichkeit, die Airlineschiene zu befestigen.
LC Festigkeit
| Fitting/Endbeschlag |
Single-Stud(102076) |
Double-Stud(102036) |
| Z 90° |
500 daN |
1.000 daN |
| X-Z 45° |
500 daN |
1.000 daN |
| Y-Z 45° |
400 daN |
900 daN |
Für den Einbau und der daraus resultierenden möglichen Belastung ist der Monteur der Ladungssicherungshilfsmittel verantwortlich!
Ursprung und Herstellung der Airlineschiene
Die ungebohrte halbrunde Airlineschiene wird in der EU von einem deutschen Hersteller gefertigt.
Hier handelt es sich ausdrücklich um KEINEN Chinaimport!
Alle Maße und die Materialqualität werden regelmäßig kontrolliert.
Merkmale der Airlineschiene
- 50 mm breit
- Nut zur Aufnahme von Kleber(optimal für Heckgaragen in Wohnmobilen)
- geringes Gewicht da Aluminium
- hohe Zugfestigkeit
- vielfältige Einsatzmöglichkeiten(nicht nur zur Ladungssicherung)
- Standardmäßig in den Längen von 0,5 - 3,0 Meter
