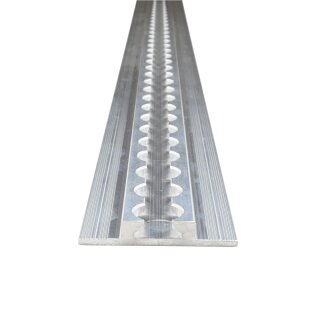

1 Meter lange Airlineschiene als Flachprofil aus Aluminium
Die Airline-Zurrschiene kann auf der Seitenwand oder unter der eingefrästen Bodenplatte montiert werden.
Das 1 Meter lange Flachprofil wird häufig quer unter der Bodenplatte eingelassen.
Durch die breiten Flansche und der damit verbunden Möglichkeit, auf der Aussen- und Innenseite und im Airlineraster mit Schrauben oder zu Nieten zu befestigen, können auftretende Kräfte gleichmäßig über eine größere Fläche verteilt werden.
Dadurch resultiert eine höhere mögliche Zugbelastung.
Die Airlineschiene als Flachprofil ist nicht vorgebohrt und kann somit z.B. mit Sikaflex 252 im Aussen- und Innenbereich geklebt oder an den gewünschten Punkten selbst gebohrt werden.
Länge: |
1 Meter |
Breite: |
65 mm |
Aufbauhöhe: |
11 mm |
Schienenstärke: |
3,2 mm |
Höhe ab Flansch: |
7,8 mm |
Lochdurchmesser: |
20 mm |
Loch/Rasterabstand: |
25 mm |
Schienengewicht: |
800 Gramm |
Material: |
Aluminium - blank |
Made in: |
EU |
Es werden folgende Belastbarkeiten mit folgenden Fittingen erreicht:
Single Stud Fitting |
ISO 27956 |
300 daN |
Automotive Fitting 2 - Kerl 500 |
ISO 27955
DIN 75410-1 ISO 27956
|
350 daN
400 daN 500 daN
|
Double Stud Fitting - Doppelendbeschlag - Kerl 1000
|
DIN 75410-1
ISO 27956 EN 12640
|
400 daN
800 daN
1.000 daN
|
Quattro Stud Fitting
|
ISO 27956
EN 12640
|
800 daN
2.000 daN
|
Unter folgenden Voraussetzungen werden obenstehende zulässige Belastbarkeiten erreicht:
Ein wichtiger Punkt bei der Montage einer Airline-Schiene ist die Befestigung im Untergrund.
Je nach Beschaffenheit, Materialzusammensetzung und Stärke der Untergrundfläche, werden unterschiedliche Werte erreicht.
Wir empfehlen Ihnen, sich an die Einbaurichtlinien des Herstellers zu halten.
Die Schrauben müssen in einem Abstand von 75 mm bei metrischem Rasterabstand von 25 mm(76,2 bei 25,4 mm Raster) gesetzt werden!
Es müssen Schrauben mit einer Festigkeit von mindestens 10.9, mit selbstsichernder Mutter und Unterlegscheibe verbaut werden!
Bei den Standard Airline-Zurrschienen, müssen Schrauben der Größe M6 eingesetzt werden!
Die Light-Profile werden mit Schrauben der Größe M5 befestigt!
Für den Einbau und der daraus resultierenden möglichen Belastung ist der Verbauer der Ladungssicherungshilfsmittel verantwortlich!
