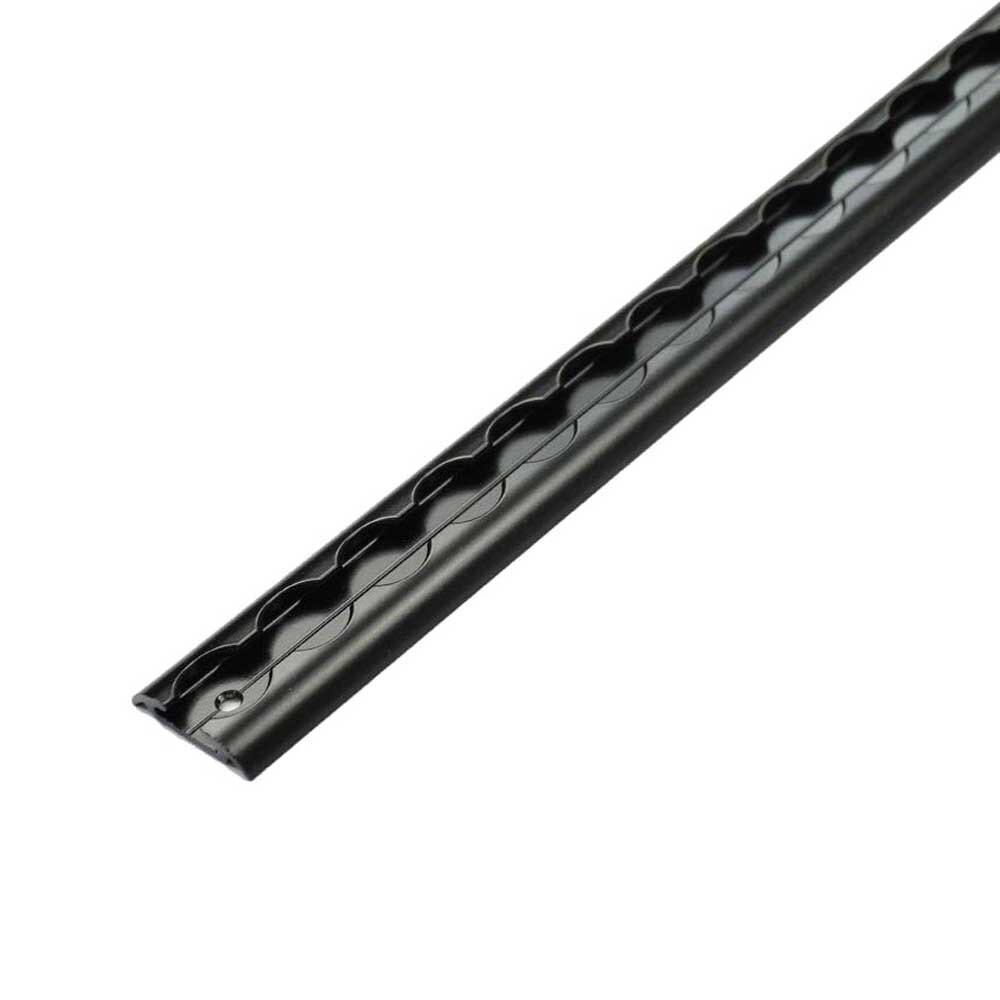

schwarze Airline-Schiene Halbrundprofil Standard 3 Meter
Drei Meter lange schwarz-pulverbeschichtete Airlineschiene als 50 mm breites halbrundes Profil aus Aluminium.
Die Airlineschiene als schwarzes Halbrundprofil ist nicht vorgebohrt und kann somit z.B. mit Sikaflex 554 im Aussenbereich geklebt oder an den gewünschten Punkten selbst gebohrt werden.
Lediglich an den Enden der Airlineschiene ist fertigungsbedingt ein Bohrloch vorhanden.
Optional kann die Endkappe 102521499 dazu bestellt werden.
Technische Eigenschaften
| Länge: |
3 Meter (2.995 mm) |
| Schienenbreite: |
50 mm |
| Aufbauhöhe: |
11,5 mm |
| Lochdurchmesser: |
20 mm |
| Loch/Rasterabstand: |
25 mm |
| Material-Oberfläche: |
Aluminium-schwarz pulverbeschichtet |
| Eigengewicht: |
0,76 Kg/m |
| Befestigungsbohrung: |
ungebohrt |
| Made in |
EU |
LC Festigkeit
| Fitting/Endbeschlag |
Single-Stud(102076) |
Double-Stud(102036) |
| Z 90° |
500 daN |
1.000 daN |
| X-Z 45° |
500 daN |
1.000 daN |
| Y-Z 45° |
400 daN |
900 daN |
Unter folgenden Voraussetzungen werden oben stehende Belastbarkeiten erreicht:
Ein wichtiger Punkt bei der Montage einer Airline-Schiene ist die Befestigung im Untergrund.
Je nach Beschaffenheit, Materialzusammensetzung und Stärke der Untergrundfläche, werden unterschiedliche Werte erreicht.
Wir empfehlen Ihnen, sich an die Einbaurichtlinien des Herstellers zu halten.
Die Schrauben müssen in einem Abstand von 75 mm bei metrischem Rasterabstand von 25 mm(76,2 bei 25,4 mm Raster) gesetzt werden!
Es müssen Schrauben mit einer Festigkeit von mindestens 10.9, mit selbstsichernder Mutter und Unterlegscheibe verbaut werden!
Bei den Standard Airline-Zurrschienen, müssen Schrauben der Größe M6 eingesetzt werden!
Für den Einbau und der daraus resultierenden möglichen Belastung ist der Verbauer der Ladungssicherungshilfsmittel verantwortlich!
