Airlineschiene mit Halbrundprofil zur Ladungssicherung
Die Airlineschiene ist alle 10 cm vorgebohrt und kann somit gleich montiert werden.
In die Bohrlöcher passen Senkkopfschrauben der Größe M6.
Die 3 Meter langen Airline-Zurrschienen sind zur vertikalen horizontalen Montage geeignet.
Viele Endbeschläge/Fittinge und Sperrbalken können in Verbindung mit der Airlineschiene eingesetzt werden.
Die passende Endkappe 102521499 und 102071 für diese Airlineschiene haben wir ebenfalls im Programm. Diese kann optional dazu erworben werden.
Technische Eigenschaften
Länge: |
3,0 Meter (2.995 mm +/- 3mm) |
Schienenbreite: |
50 mm |
Aufbauhöhe: |
11,5 mm |
Lochdurchmesser: |
20 mm |
Loch/Rasterabstand: |
25 mm |
Material: |
Aluminium - blank |
Eigengewicht: |
0,76 Kg/m |
Befestigungsbohrung: |
S6 für M6 Senkkopfschraube |
Bohrabstand: |
100 mm |
Made in: |
EU |

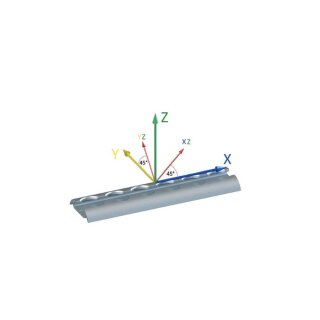

LC Festigkeit
Fitting/Endbeschlag |
Single-Stud(102076) |
Double-Stud(102036) |
Z 90° |
500 daN |
1.000 daN |
X-Z 45° |
500 daN |
1.000 daN |
Y-Z 45° |
400 daN |
900 daN |
Unter folgenden Voraussetzungen werden oben stehende Belastbarkeiten erreicht:
Ein wichtiger Punkt bei der Montage einer Airline-Schiene ist die Befestigung im Untergrund.
Je nach Beschaffenheit, Materialzusammensetzung und Stärke der Untergrundfläche, werden unterschiedliche Werte erreicht.
Wir empfehlen Ihnen, sich an die Einbaurichtlinien des Herstellers zu halten.
Die Schrauben müssen in einem Abstand von 75 mm bei metrischem Rasterabstand von 25 mm(76,2 bei 25,4 mm Raster) gesetzt werden!
Es müssen Schrauben mit einer Festigkeit von mindestens 10.9, mit selbstsichernder Mutter und Unterlegscheibe verbaut werden!
Bei den Standard Airline-Zurrschienen, müssen Schrauben der Größe M6 eingesetzt werden!
Für den Einbau und der daraus resultierenden möglichen Belastung ist der Verbauer der Ladungssicherungshilfsmittel verantwortlich!
