Airlineschiene Halbrundprofil Standard - ungebohrt - 0,5 Meter

Artikelnummer: 1025503-05

Airlineschiene halbrund Standard - 50 mm - ohne Befestigungslöcher

Kategorie: Airlineschiene Halbrundprofil Standard


12,90 €

inkl. 19% USt. , zzgl. Versand (Paketdienst DE)

267 auf Lager

Lieferzeit: ca. 2 - 3 Arbeitstage(Ausland abweichend)



Airline-Schiene Halbrundprofil Standard - 0,5 Meter

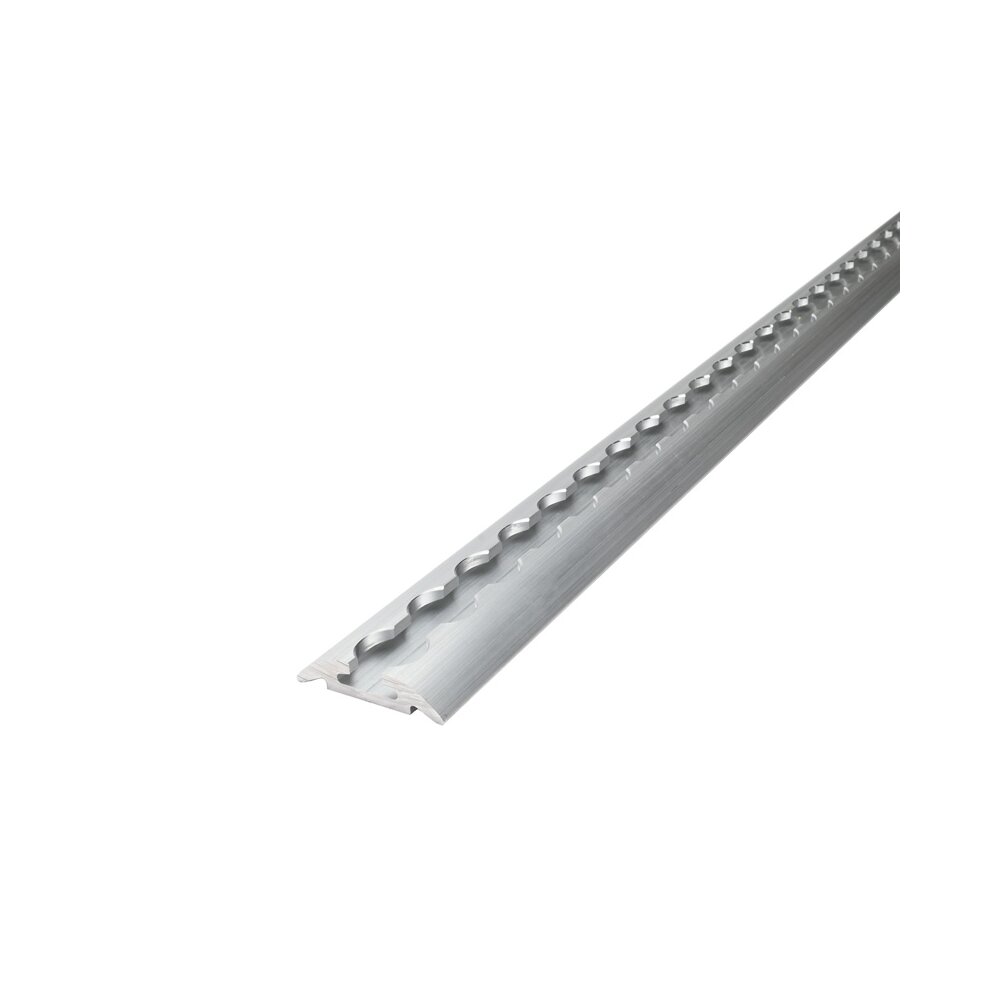

0,5 Meter lange Airlineschiene als 50 mm breites Halbrundprofil aus Aluminium.

Airline-Schienen werden in Verbindung mit Sperrstangen, Zurrgurten oder Endbeschlägen zur Ladungssicherung eingesetzt.

Die Airlineschiene halbrund Standard ist nicht vorgebohrt und kann somit z.B. mit Sikaflex 252 im Aussen- und Innenbereich geklebt oder an den gewünschten Montagepunkten selbst gebohrt werden.


Technische Eigenschaften

Länge: 0,5 Meter (490 mm)
Schienenbreite: 50 mm
Aufbauhöhe: 11,5 mm
Lochdurchmesser: 20 mm
Loch/Rasterabstand: 25 mm
Material: Aluminium - blank
Eigengewicht: 0,76 Kg/m
Befestigungsbohrung: ungebohrt
Made in EU


LC Festigkeit

Fitting/Endbeschlag Single-Stud(102076) Double-Stud(102036)
Z 90° 500 daN 1.000 daN
X-Z 45° 500 daN 1.000 daN
Y-Z 45° 400 daN 900 daN


Unter folgenden Voraussetzungen werden oben stehende Belastbarkeiten erreicht:

Ein wichtiger Punkt bei der Montage einer Airline-Schiene ist die Befestigung im Untergrund.
Je nach Beschaffenheit, Materialzusammensetzung und Stärke der Untergrundfläche, werden unterschiedliche Werte erreicht.
Wir empfehlen Ihnen, sich an die Einbaurichtlinien des Herstellers zu halten.
Die Schrauben müssen in einem Abstand von 75 mm bei metrischem Rasterabstand von 25 mm(76,2 bei 25,4 mm Raster) gesetzt werden!
Es müssen Schrauben mit einer Festigkeit von mindestens 10.9, mit selbstsichernder Mutter und Unterlegscheibe verbaut werden!
Bei den Standard Airline-Zurrschienen, müssen Schrauben der Größe M6  eingesetzt werden!
Für den Einbau und der daraus resultierenden möglichen Belastung ist der Verbauer der Ladungssicherungshilfsmittel verantwortlich!

Belastbarkeit: bis 2000 daN
Variante: Halbrundprofil Standard
Länge: 0,5 Meter
Versandgewicht: 0,50 Kg
