Airlineschiene Light versenkbar als Bodenprofil - 0,75 Meter

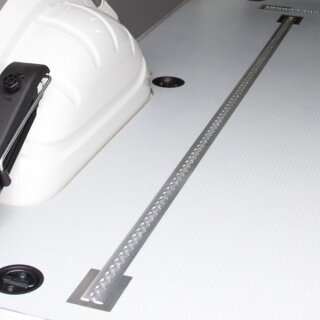

Airline-Schiene zum versenken in den Siebdruckboden

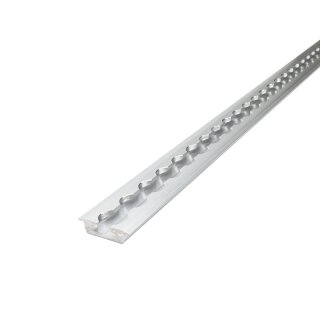

Die versenkbare Airlineschiene baut flach auf und kann somit auch in dünne Bodenplatten eingelassen werden.

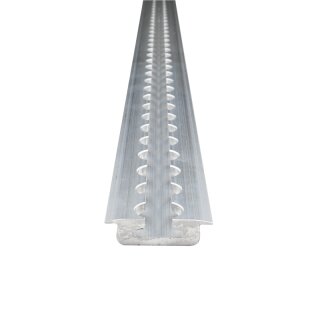

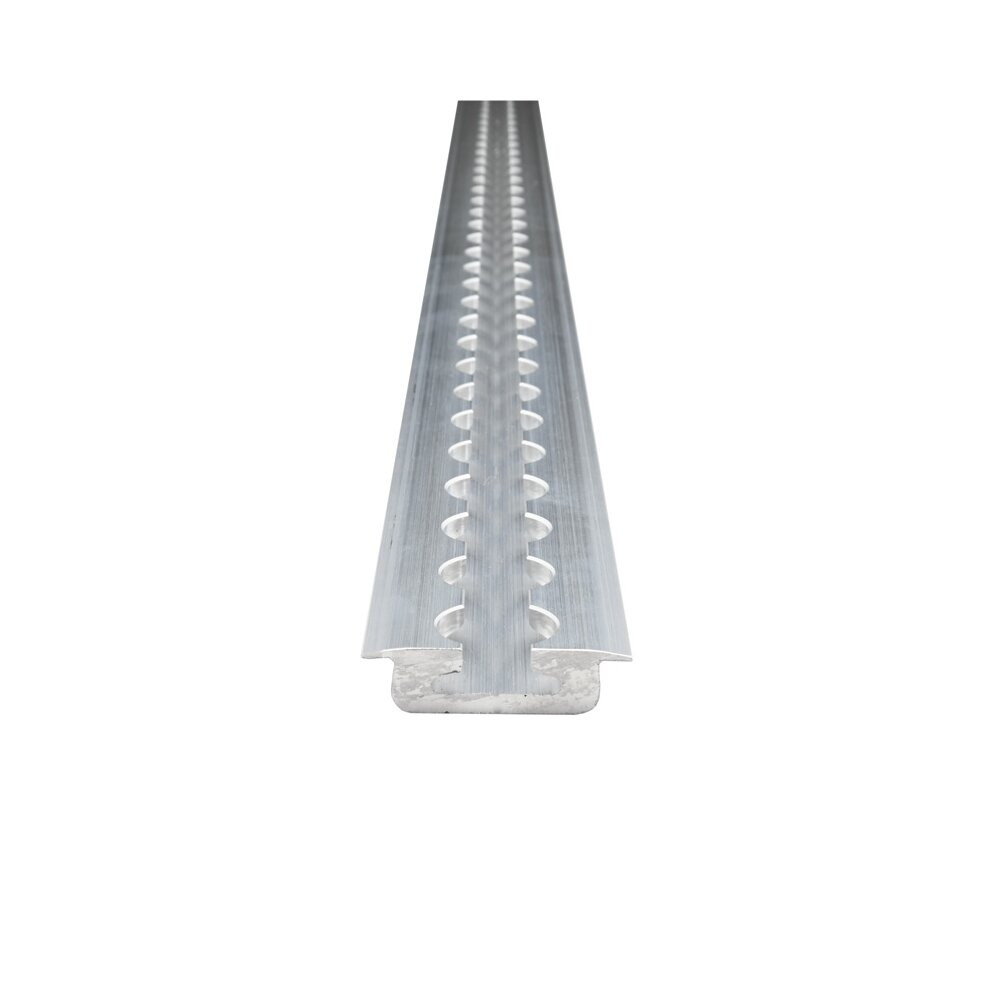

Die Flügel an den Seiten der Schiene, begünstigt einen optimalen Übergang zur Bodenplatte.

Die Airlinezurrschiene kann in Verbindung mit dem Single Stud, Automotiv und Double Stud Fittingen nach DIN 75410, ISO 27955 und ISO 27956 verwendet werden.
Mit dem Quattro Stud Fitting kann die Airlineschiene sogar nach DIN EN 12640 bis 1000 daN eingesetzt werden.

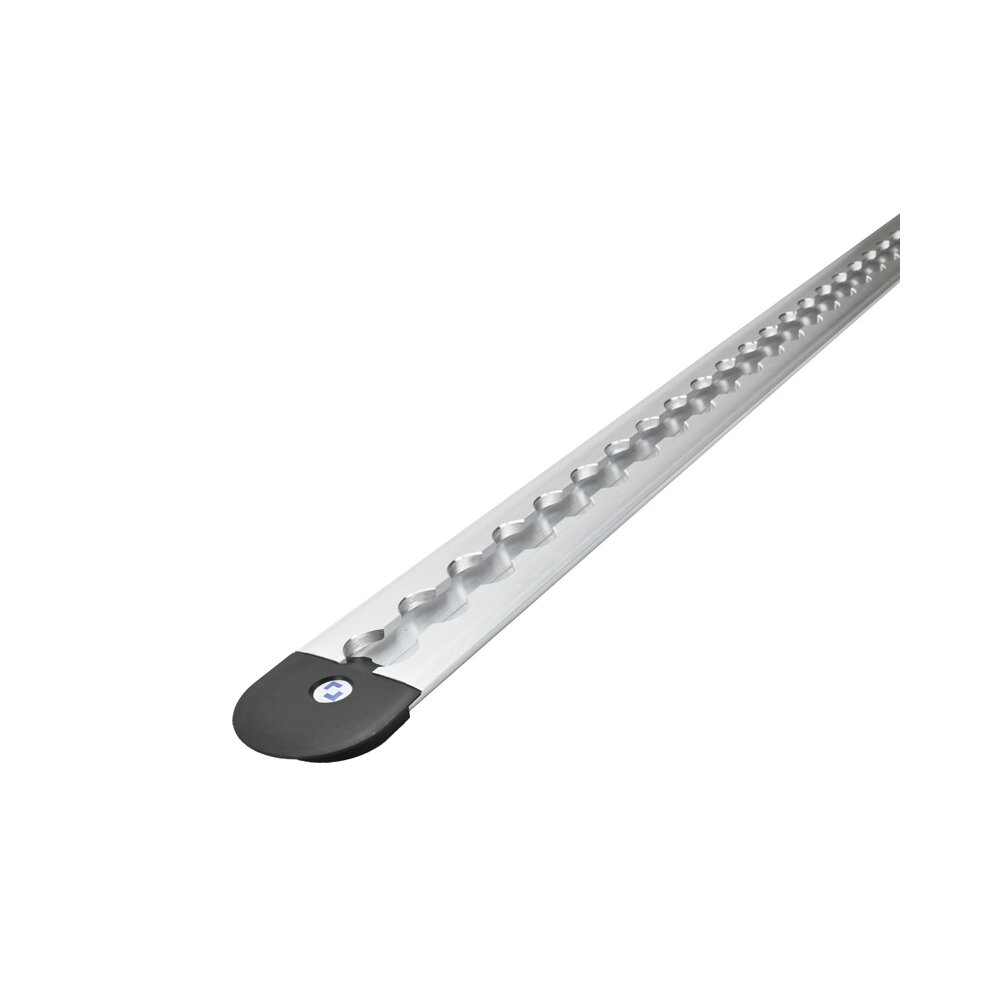

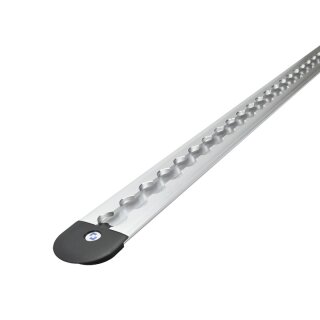

Die passende Endkappe 102073 oder Endkappe 102521502 für diese Airlineschiene haben wir ebenfalls im Programm. Diese kann optional dazu erworben werden.

Technische Eigenschaften

Länge:	0,75 Meter (740 mm +/- 3 mm)
Gesamtbreite mit Flügel:	44 mm
Einbaubreite:	34 mm
Gesamthöhe:	11,5 mm
Einbauhöhe:	9,5 mm
Loch-/Rasterabstand:	25 mm
Lochdurchmesser:	20 mm
Material:	Aluminium - blank
Eigengewicht:	0,69 Kg/m
Befestigungsbohrung:	ungebohrt
Made in	Germany
Hersteller:	allsafe

Belastbarkeiten der Airlineschiene Bodenprofil - Light

Die Airlinezurrschiene kann in Verbindung mit dem Single Stud, Automotiv und Double Stud Fittingen nach DIN 75410, ISO 27955 und ISO 27956 verwendet werden.

Mit dem Quattro Stud Fitting kann die Airlineschiene sogar nach DIN EN 12640 bis 1000 daN eingesetzt werden.
Airline-Schienen werden in Verbindung mit Sperrstangen, Zurrgurten oder Endbeschlägen zur Ladungssicherung eingesetzt.

Es werden folgende Belastbarkeiten mit folgenden Fittingen erreicht:

Endbeschlag/Fitting	Norm	Belastbarkeit
Single Stud Fitting - Art.: 102033	ISO 27956	300 daN
	ISO 27955	350 daN
Kerl 500 - Art.: 102211	DIN 75410-1 / ISO 27956	400 daN
	ISO 27955	350 daN
Double Stud/Doppelendbeschlag -  Art.: 102036	DIN 75410-1	400 daN
	ISO 27956	500 daN
Quattro Stud Fitting - Art.: 102176	ISO 27956	800 daN
	EN 12640	1.000 daN

Unter folgenden Voraussetzungen werden obenstehende zulässige Belastbarkeiten erreicht:

Ein wichtiger Punkt bei der Montage einer Airline-Schiene ist die Befestigung im Untergrund.
Je nach Beschaffenheit, Materialzusammensetzung und Stärke der Untergrundfläche, werden unterschiedliche Werte erreicht.
Wir empfehlen Ihnen, sich an die Einbaurichtlinien des Herstellers zu halten.
Die Schrauben müssen in einem Abstand von 75 mm bei metrischem Rasterabstand von 25 mm(76,2 bei 25,4 mm Raster) gesetzt werden!
Es müssen Schrauben mit einer Festigkeit von mindestens 10.9, mit selbstsichernder Mutter und Unterlegscheibe verbaut werden!

Erklärung zu den ISO und DIN Normen:

- ISO 29755 = Zurrpunkt - Norm im PKW
- ISO 29756 = Zurrpunkt - Norm im Kastenwagen(Transporter)
- DIN 75410-1 = Zurrpunkt - Norm auf Pritschenfahrzeugen bis 3,5 t
- EN 12640 = Zurrpunkt - Norm auf Pritschenfahrzeugen ab 3,5 t

Befestigung der Airlineschiene

Die Airlineschiene als Light-Profile wird in der Regel mit Senkkopfschrauben der Größe M5 befestigt.
Das Einnieten oder das befestigen mit anderen Kopfschrauben empfehlen wir nur bedingt, da durch den herausstehenden Nietenkopf  oder Schraubenkopf, das einsetzen der Endbeschläge nicht mehr möglich ist, bzw. Nutensteine nicht durchgeschoben werden können.

Für den Einbau und der daraus resultierenden möglichen Belastung ist der Verbauer der Ladungssicherungshilfsmittel verantwortlich!

Woher kommt diese Airlineschiene?

Diese Airlineschiene wird von der Firma allsafe in Deutschland gefertigt.
Dies ist ausdrücklich kein Chinaimport!

Die Vorteile der Airlineschiene zusammengefasst
- 44 mm breit
- kaum störende Kante bei Einbau
- geringes Gewicht da Aluminium
- hohe Zugfestigkeit
- vielfältige Einsatzmöglichkeiten(nicht nur zur Ladungssicherung
