Beschreibung

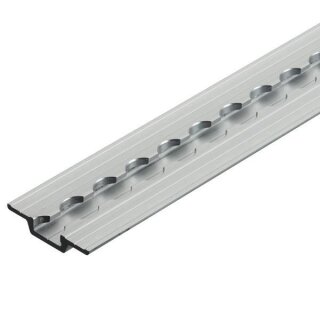

versenkbare Airlineschiene zur Bodenmontage
Die versenkbare Airlineschiene eignet sich zur Montage in der Boden- bzw. Siebdruckplatte.
Die Fläche der Flügel wird eingefräst. Dies ermöglicht einen sauberen Übergang zur Bodenplatte.
Die von uns angebotenen Qualitäts Airlineschienen, stammen aus deutscher Produktion der Firma allsafeJungfalk.
Geprüft nach DIN 75410/12640 und ISO 27955, ISO 27956
Wird mit Schrauben oder Nieten befestigt.
Hinweis: Bei herausstehenden Nietenköpfen in der Mitte der Schiene, ist das einsetzen der Endbeschläge(Fittinge) nicht möglich!
Länge: | 1,5 Meter (1.495 mm) |
Breite: | 60 mm |
Aufbauhöhe: | 11 mm |
Lochdurchmesser: | 20 mm |
Loch/Rasterabstand: | 25 mm |
Schienengewicht: | 1.050 Gramm |
Material: | Aluminium - naturbelassen |
Hersteller: | allsafeJungfalk |
Made in | Germany |
Es werden folgende Belastbarkeiten mit folgenden Fittingen erreicht:
Single Stud Fitting | ISO 27956 | 300 daN |
Automotive Fitting 2 - Kerl 500 |
ISO 27955
DIN 75410-1
ISO 27956 |
350 daN
400 daN
500 daN |
Double Stud Fitting - Doppelendbeschlag - Kerl 1000 |
DIN 75410-1
ISO 27956
EN 12640 |
400 daN
800 daN
1.000 daN
|
Quattro Stud Fitting - KERL 2000 |
ISO 27956
EN 12640
|
800 daN
2.000 daN
|
Unter folgenden Voraussetzungen werden obenstehende zulässige Belastbarkeiten erreicht:
Ein wichtiger Punkt bei der Montage einer Airline-Schiene ist die Befestigung im Untergrund.
Je nach Beschaffenheit, Materialzusammensetzung und Stärke der Untergrundfläche, werden unterschiedliche Werte erreicht.
Wir empfehlen Ihnen, sich an die Einbaurichtlinien des Herstellers zu halten.
Die Schrauben müssen in einem Abstand von 75 mm bei metrischem Rasterabstand von 25 mm(76,2 bei 25,4 mm Raster) gesetzt werden!
Es müssen Schrauben mit einer Festigkeit von mindestens 10.9, mit selbstsichernder Mutter und Unterlegscheibe verbaut werden!
Bei den Standard Airline-Zurrschienen, müssen Schrauben der Größe M6 eingesetzt werden!
Für den Einbau und der daraus resultierenden möglichen Belastung ist der Verbauer der Ladungssicherungshilfsmittel verantwortlich!
