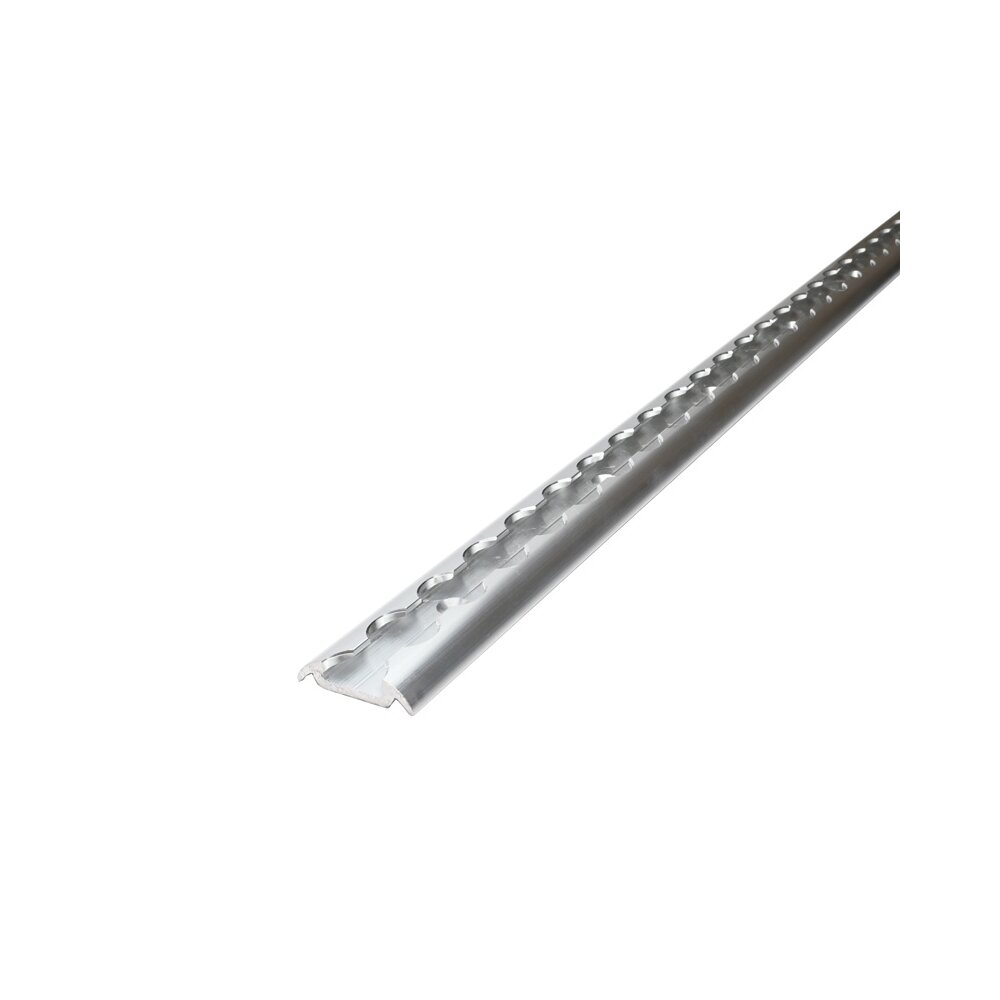

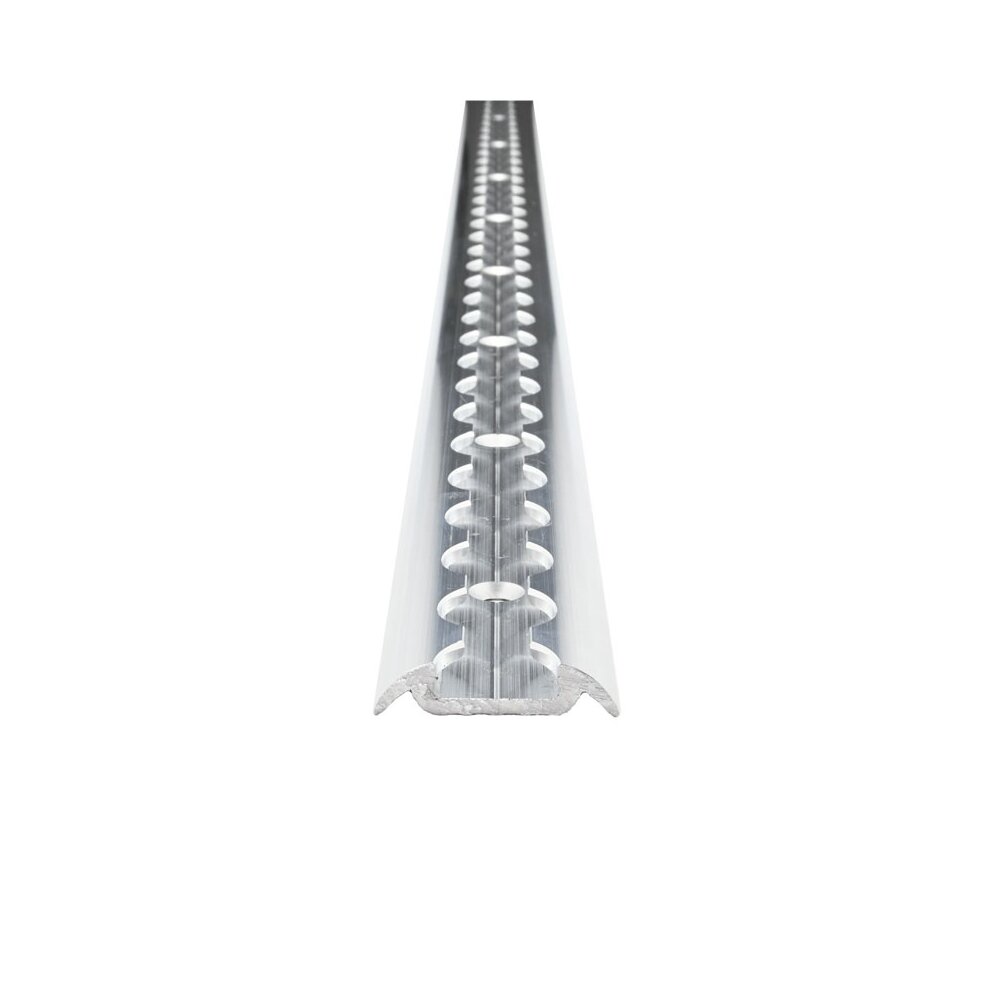

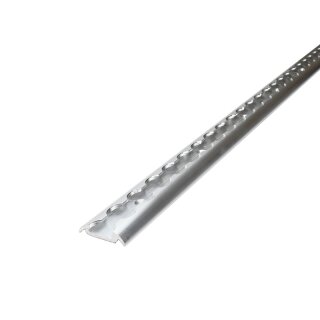

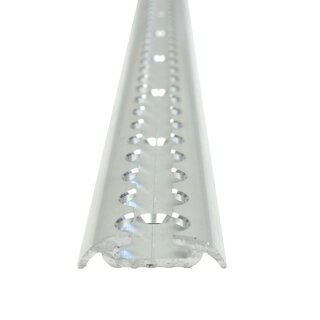

Die halbrunde Airlineschiene Slim aus Aluminium in 1,0 Meter Länge ist eine platzsparende und vielseitige Lösung zur leichten Ladungssicherung im Fahrzeug- und Camperausbau. Dank ihres flachen Halbrundprofils eignet sich diese Schiene besonders gut für die Aufsatzmontage, beispielsweise an Dachtraversen im Mercedes-Benz Sprinter oder vergleichbaren Transporter-Modellen.
Mit ihrer schmalen Bauform von nur 40 mm Breite lässt sich die Airlineschiene auch in beengten Einbausituationen problemlos integrieren. Sie ist ideal für den Einsatz in Wohnmobilen, Kastenwagen oder Heckgaragen, wenn leichte Gegenstände sicher fixiert werden sollen.
Einsatzbereiche der halbrunden Airlineschiene Slim
Die Airlineschiene Halbrundprofil Slim – 1 Meter wurde speziell für Anwendungen entwickelt, bei denen geringes Gewicht, flache Bauhöhe und einfache Montage im Vordergrund stehen.
Geeignet für leichte Ladung
Diese Airlineschiene eignet sich hervorragend zur Sicherung von leichten Gegenständen wie:
- Tische, Stühle oder Campingmöbel
- Kunststoffboxen und leichte Transportkisten
- Zubehör in Heckgaragen von Wohnmobilen
Wichtig: Für hohe Zugbelastungen – etwa beim Transport von Motorrädern, schweren Paletten oder Maschinen – ist diese Slim-Airlineschiene ausdrücklich nicht geeignet.
Vorgebohrt im 100-mm-Raster – montagefreundlich & passgenau
Die 1,0 Meter lange Airlineschiene ist bereits alle 100 mm mit Senkbohrungen der Größe M5 vorgebohrt. Dies erleichtert die Montage erheblich und sorgt für eine gleichmäßige Kraftverteilung entlang der gesamten Schienenlänge.
Durch die Senkbohrungen können Schrauben bündig versenkt werden, sodass Endbeschläge, Fittings oder Nutensteine ungehindert in der Schiene verschoben werden können.
Technische Eigenschaften der Airlineschiene (1,0 m)
Technische Daten – Airlineschiene Halbrundprofil Slim
| Eigenschaft |
Wert |
| Länge |
1,0 Meter (990 mm ± 3 mm) |
| Schienenbreite |
40 mm |
| Aufbauhöhe |
9,5 mm |
| Lochdurchmesser |
20 mm |
| Loch- / Rasterabstand |
25 mm |
| Bohrabstand |
100 mm |
| Senkbohrung |
M5 |
| Material |
Aluminium – blank |
| Eigengewicht |
0,53 kg / m |
| Herstellung |
EU (kein Chinaimport) |
Belastbarkeit der Airlineschiene Slim
Bei Verwendung eines Double-Stud-Fittings (Doppelendbeschlag) kann von einer erhöhten Zugfestigkeit ausgegangen werden. Die folgenden Werte entsprechen den Angaben des Herstellers:
LC-Festigkeit laut Herstellerangaben
| Richtung |
Single-Stud |
Double-Stud |
| Z 90° |
500 daN* |
500 daN* |
| X-Z 45° |
500 daN* |
500 daN* |
| Y-Z 45° |
400 daN* |
400 daN* |
Befestigung der Airlineschiene Slim
Die Montage erfolgt in der Regel mit Senkkopfschrauben M5. Der Hersteller empfiehlt die Verwendung von Schrauben mit einer Festigkeit von mindestens 10.9, in Kombination mit Unterlegscheiben und selbstsichernden Muttern.
Da diese Befestigungsart im Fahrzeugbau nicht immer möglich ist, kommen häufig Einnietmuttern oder Ankermuttern zum Einsatz. Vom Einsatz hervorstehender Schraubenköpfe oder Nieten ist abzuraten, da diese das Einschieben von Fittings behindern können.
Alternativ kann die Airlineschiene auch geklebt werden. Für den Einbau und die daraus resultierende Belastbarkeit ist grundsätzlich der Verbauer der Ladungssicherung verantwortlich.
Passendes Zubehör & Herkunft

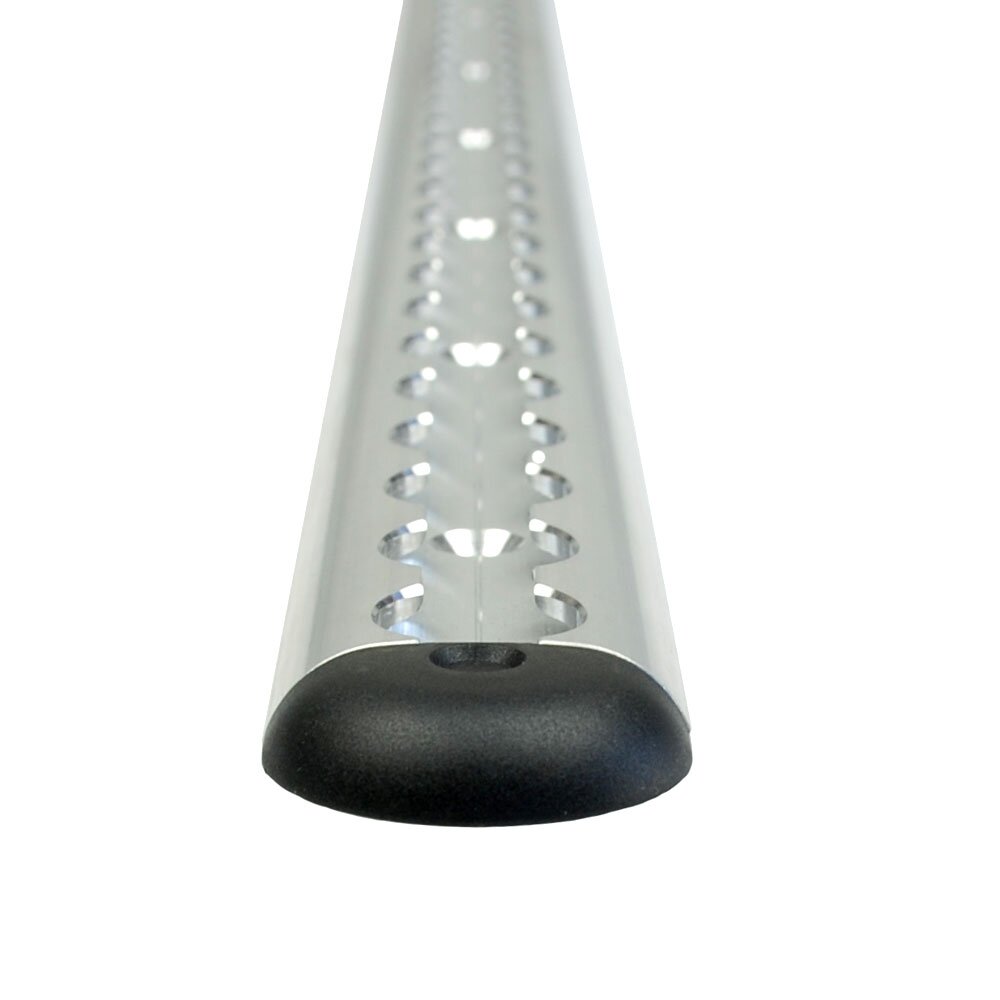

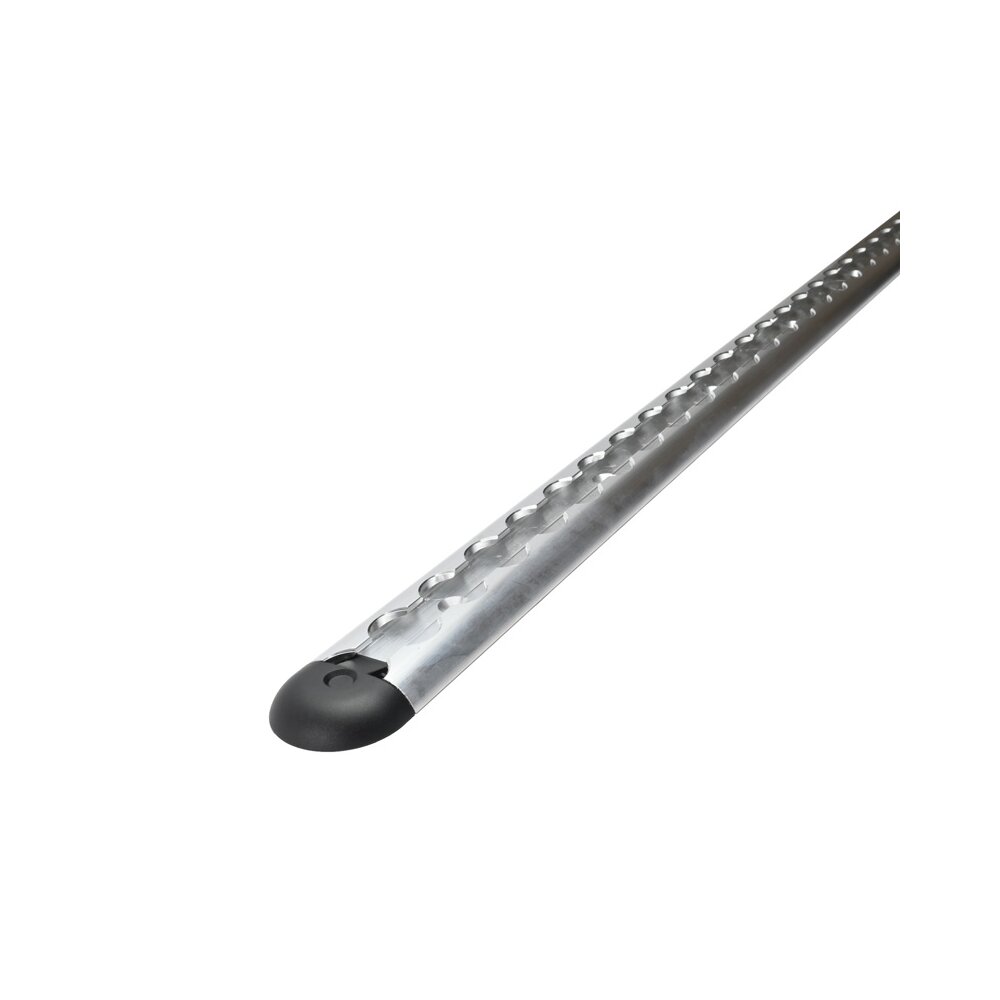

Optional erhältliche schwarze Endkappen bilden den passenden Abschluss der Airlineschiene.
Sie verbessern die Optik, schützen vor Verletzungen an offenen Schienenenden und runden die Montage technisch wie visuell sinnvoll ab.
Die Airlineschiene wird von einem deutschen Hersteller in der EU gefertigt und ist ausdrücklich kein Chinaimport.
Vorteile der Airlineschiene Slim auf einen Blick
- nur 40 mm breites Halbrundprofil
- ideal zur Aufsatzmontage
- alle 100 mm vorgebohrt (M5 Senkbohrung)
- geringes Gewicht durch Aluminium
- passend für viele Transporter-Traversen
- vielseitig einsetzbar – nicht nur zur Ladungssicherung
