Die Airlineschiene im Halbrundprofil Slim mit 2,0 Meter Länge ist eine praktische Lösung zur flexiblen Ladungssicherung im Transporter, Camper oder Wohnmobil. Durch ihre schlanke Bauform eignet sich diese Airlineschiene besonders gut für die Aufsatzmontage an Fahrzeugwänden oder Traversen. Mit einer Länge von rund zwei Metern bietet sie ausreichend Spielraum, um leichte Ladung formschlüssig abzustützen oder zu sichern.
Typische Einsatzbereiche sind der Ausbau von Servicefahrzeugen, Kastenwagen oder Reisemobilen, bei denen platzsparende Befestigungslösungen gefragt sind. Für den Transport schwerer Lasten wie Motorräder oder Paletten ist diese Slim-Variante bewusst nicht ausgelegt.
Aufbau & Montageeigenschaften der Slim-Airlineschiene
Das halbrunde Profil wurde speziell für die sichtbare Aufsatzmontage entwickelt. Mit einer Schienenbreite von nur 40 mm fügt sich die Airlineschiene unauffällig in den Fahrzeuginnenraum ein und kann problemlos auf bestehenden Unterkonstruktionen montiert werden.

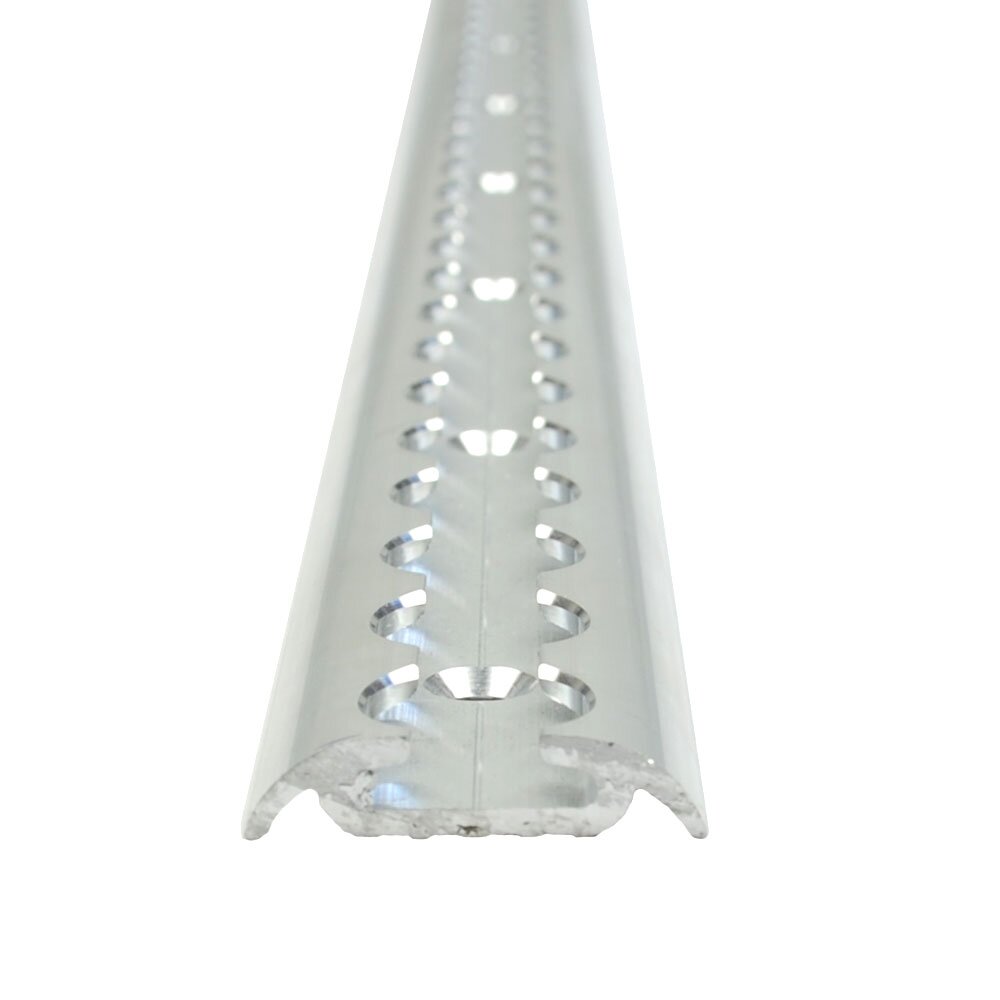

Die Airlineschiene ist alle 100 mm mit einer Senkbohrung für M5-Schrauben vorgebohrt. Diese gleichmäßige Vorbohrung erleichtert die Montage erheblich und sorgt für eine saubere, spannungsfreie Befestigung entlang der gesamten Länge.

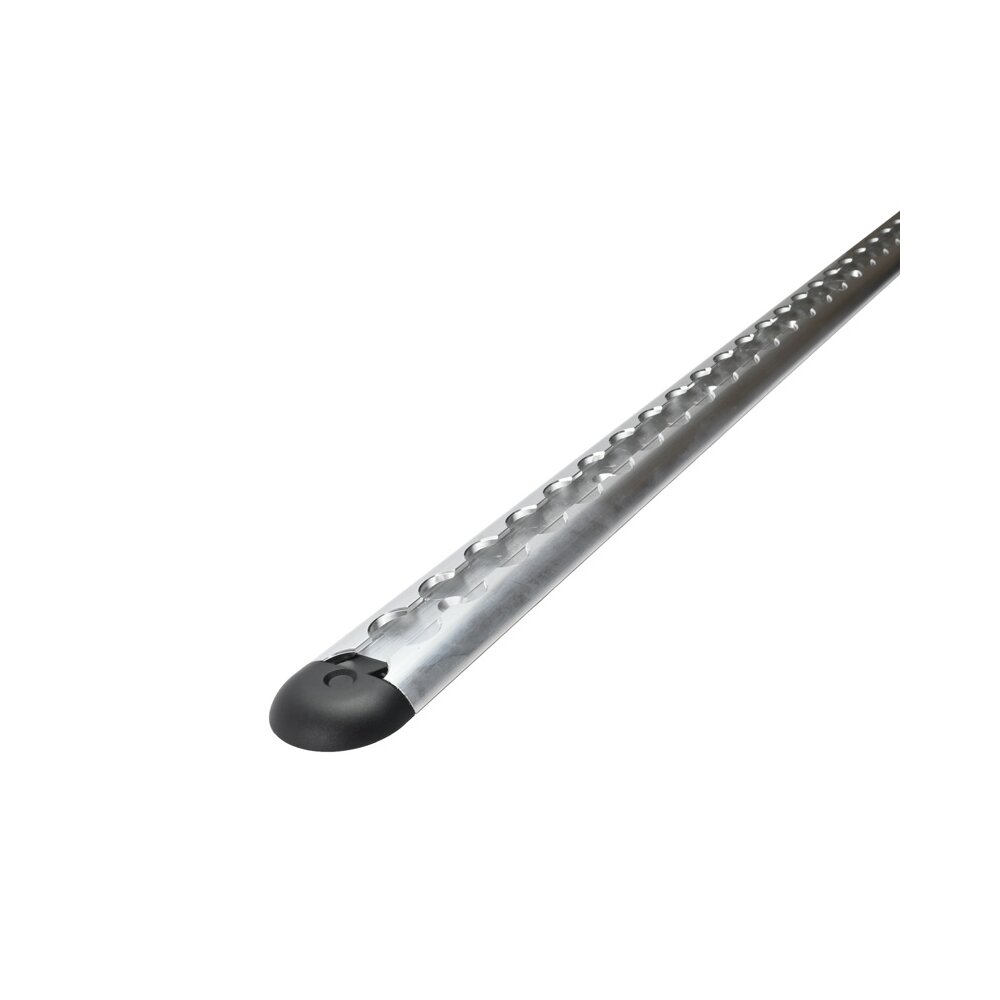

Für einen optisch sauberen Abschluss sind passende schwarze Endkappen erhältlich. Diese schützen die offenen Stirnseiten der Schiene und sorgen für ein harmonisches Gesamtbild.
Technische Eigenschaften der Airlineschiene – 2,0 m
Technische Daten der Airlineschiene Halbrundprofil Slim
| Eigenschaft |
Wert |
| Länge |
2,0 Meter (1.990 mm ± 3 mm) |
| Schienenbreite |
40 mm |
| Aufbauhöhe |
9,5 mm |
| Lochdurchmesser |
20 mm |
| Loch- / Rasterabstand |
25 mm |
| Bohrabstand |
100 mm |
| Senkbohrung |
M5 |
| Material |
Aluminium – blank |
| Eigengewicht |
0,53 kg / m |
| Herstellung |
Made in EU |
Belastbarkeit & Einsatzgrenzen der Slim-Airlineschiene
Die Slim-Airlineschiene ist für die Sicherung leichter Gegenstände konzipiert. In Kombination mit geeigneten Endbeschlägen lassen sich Möbel, Kisten oder Sperrstangen zuverlässig fixieren.
Bei Verwendung eines Double-Stud-Fittings kann von einer erhöhten Zugfestigkeit gegenüber einfachen Single-Stud-Beschlägen ausgegangen werden. Die nachfolgende Tabelle zeigt die vom Hersteller angegebenen Belastungswerte.
LC-Festigkeiten der Airlineschiene Halbrundprofil Slim
| Belastungsrichtung |
Single-Stud |
Double-Stud |
| Z 90° |
500 daN* |
500 daN* |
| X-Z 45° |
500 daN* |
500 daN* |
| Y-Z 45° |
400 daN* |
400 daN* |
Wichtig: Für hohe Zugbelastungen oder schwere Ladung wie Motorräder, Maschinen oder Paletten ist diese Slim-Airlineschiene nicht geeignet.
Befestigung & Einbauhinweise
Die Montage erfolgt in der Regel mit Senkkopfschrauben M5. Der Hersteller empfiehlt Schrauben der Festigkeitsklasse 10.9 in Verbindung mit Unterlegscheiben und selbstsichernden Muttern.
Da diese Befestigungsart im Fahrzeugbau nicht immer umsetzbar ist, kommen häufig Einnietmuttern oder Ankermuttern zum Einsatz. Von hervorstehenden Schraub- oder Nietköpfen ist abzuraten, da diese das Einschieben von Fittings oder Nutensteinen behindern können.
Alternativ kann die Airlineschiene auch zusätzlich verklebt werden. Für die korrekte Auslegung und Montage ist stets der Verarbeiter verantwortlich.
Qualität & Herkunft
Diese Airlineschiene wird von einem deutschen Hersteller in der EU produziert. Es handelt sich ausdrücklich nicht um Importware aus Fernost.
Vorteile der Airlineschiene Halbrundprofil Slim – 2,0 m
- schlankes 40-mm-Halbrundprofil
- ideal für Aufsatzmontage im Fahrzeug
- alle 100 mm vorgebohrt für einfache Montage
- geringes Gewicht durch Aluminium
- vielseitig einsetzbar im Camper- und Transporterausbau
