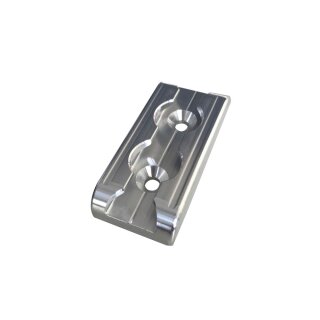

Airline-Zurrplatte aus Aluminium
Diese rechteckige kleine Zurrplatte mit dem Profil der Airlineschiene, ist zur nachträglichen Montage in Fahrzeugen geeignet.
Dort wo keine ganze Airlineschiene benötigt wird, z.B. zur Befestigung einer Kühlbox oder einer Werkzeugkiste, ist diese Zurrplatte eine optimale Ergänzung.
Die Aufnahme grösserer Lasten ist ebenfalls möglich, da eine maximale Zugbelastung von 400 daN, je nach Zurrgurt, eingesetztem Fitting und Montagepunkt, möglich ist.
An die Zurrplatte können alle Airlinefittinge mit Doppelendbeschlag(Double-Stud-Fitting), mit einfachem Endbeschlag(Single-Stud-Fitting) und Automotive Fittinge(Kunststofffitting), oder Spanngurte mit bereits angenähten Airlinefittingen.
Die beidseitigen Öffnungen sind abgerundet, bieten keine störenden Kanten und vermindern Verletzungen oder Beschädigungen am Ladegut, besonders bei Bodenmontage.
Befestigung der Airline-Zurrplatte
Die Zurrplatte kann am Fahrzeugboden, an den Fahrzeugwänden und sogar an der Decke montiert werden.
Dabei ist auf eine ausreichende Krafteinleitung in die Unterkonstruktion zu achten.
Wenn diese Voraussetzungen erfüllt sind, hält die Zurrplatte der angegeben Zugbelastung von bis zu 400 daN stand.
Befestigt wird die Zurrplatte mit zwei Senkkopfschrauben der Größe M6. Die Senklöcher sind bereits in den Boden der Platte eingefräst.
Wir empfehlen Schrauben mit einer Festigkeit von mindestens 10.9. Die Länge der Schrauben wird dem Montagepunkt entsprechend gewählt.
Technische Daten:
| Material: |
Aluminium |
| Lochdurchmesser: |
20 mm |
| Belastbarkeit LC: |
400 daN |
| Gesamtlänge: |
76 mm |
| Gesamtbreite: |
34 mm |
| Aufbauhöhe: |
12,5 mm |
|
| Befestigung: |
2xM6 Senkkopfschraube |
Eigenschaften der Airline-Zurrplatte- für Montageorte mit beengten Platzverhältnissen
- für Single- und Double-Stud-Fittinge
- aus Aluminium gefertigt
- für Wand, Decke oder Boden
- Belastbar bis 400 daN
