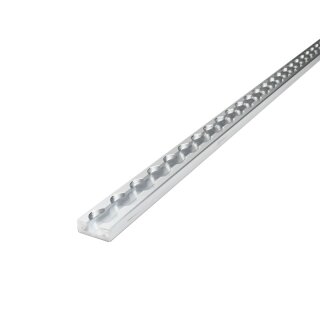

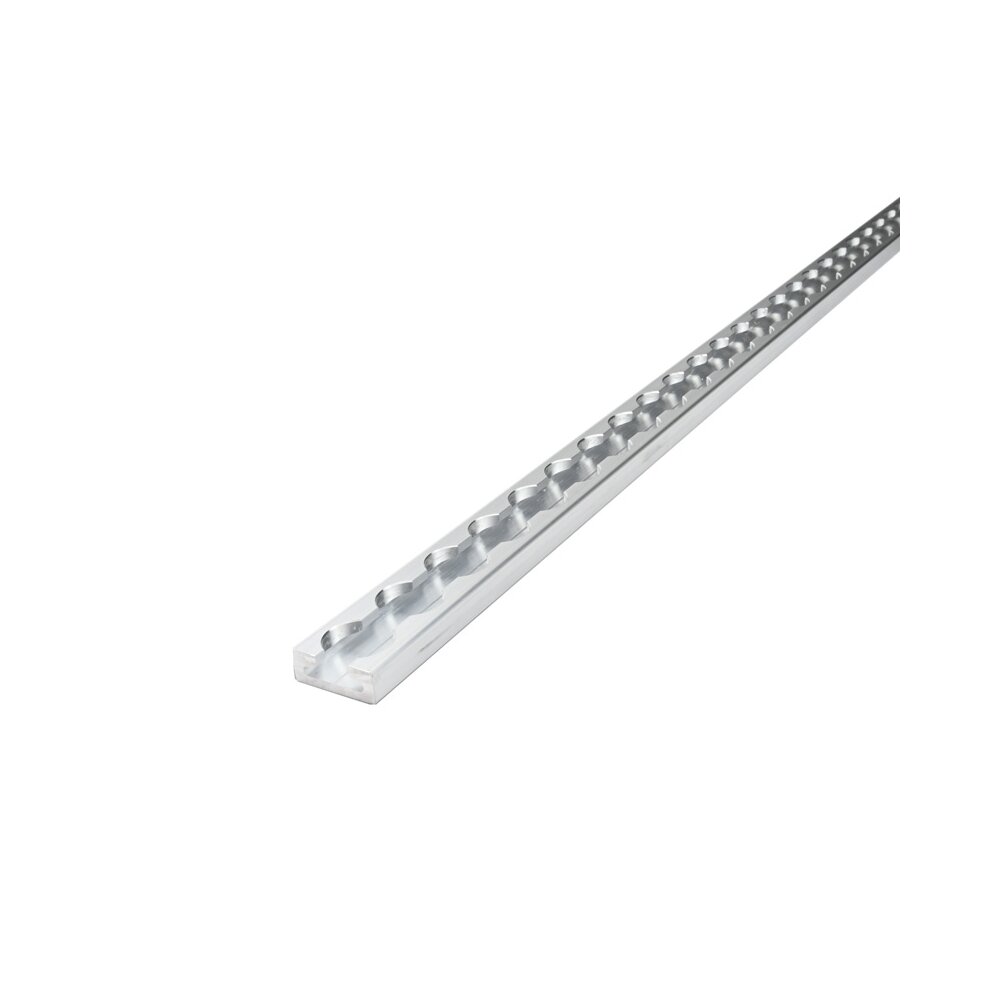

Airlineschiene eckig - Light - schmal - 3 Meter - 28 mm

Artikelnummer: 102320643-30

Airlineschiene-Zurrschiene - rechteckige Form - Breite: 28 mm - Länge: 3,0 m

Kategorie: Airlineschiene Eckprofil Light


65,00 €

inkl. 19% USt. , zzgl. Versand (Spedition)

52 auf Lager

Lieferzeit: ca. 2 - 3 Arbeitstage(Ausland abweichend)



sehr schmale Airlineschiene als Eckprofil


Diese spezielle und sehr schmale Airlineschiene, ist mit einer Gesamtbreite von nur 28 mm, für besonders kleine Bauräume geeignet.

Die 3 Meter lange Airlineschiene als Eckprofil Light schmal ist nicht vorgebohrt und kann somit, z.B. mit Sikaflex 554 geklebt oder an den gewünschten Punkten selbst gebohrt werden.

Geprüft nach DIN 75410, EN 12640 und ISO 27955, ISO 27956

Die passende Endkappe 102521495 für diese Airlineschiene haben wir ebenfalls im Programm. Diese kann optional dazu erworben werden.

Technische Eigenschaften

Länge: 3,0 Meter (2.998 mm)
Schienenbreite: 28 mm
Aufbauhöhe: 11 mm
Lochdurchmesser: 20 mm
Loch/Rasterabstand: 25 mm
Material: Aluminium - blank
Eigengewicht: 0,46Kg/m
Befestigungsbohrung: ungebohrt
Made in Germany
Hersteller: allsafe
Legierung: EN AW-6082 T6 /AlMgSi 1 F31


Belastbarkeiten der Airlineschiene eckig - Light- schmal

Die Airlinezurrschiene kann in Verbindung mit dem Single Stud, Automotiv und Double Stud Fittingen nach DIN 75410, ISO 27955 und ISO 27956 verwendet werden.

Mit dem Quattro Stud Fitting kann die Airlineschiene sogar nach DIN EN 12640 bis 1000 daN eingesetzt werden.
Airline-Schienen werden in Verbindung mit Sperrstangen, Zurrgurten oder Endbeschlägen zur Ladungssicherung eingesetzt.

Es werden folgende Belastbarkeiten mit folgenden Fittingen erreicht:

 Endbeschlag/Fitting Norm Belastbarkeit
 Single Stud Fitting - Art.: 102033  ISO 27956  300 daN
 ISO 27955  350 daN
 Kerl 500 - Art.: 102211  DIN 75410-1 / ISO 27956  400 daN
 ISO 27955
 350 daN
 Double Stud/Doppelendbeschlag -  Art.: 102036   DIN 75410-1  400 daN
 ISO 27956  500 daN
 Quattro Stud Fitting - Art.: 102176  ISO 27956  800 daN
 EN 12640
 1.000 daN


Unter folgenden Voraussetzungen werden obenstehende zulässige Belastbarkeiten erreicht:

Ein wichtiger Punkt bei der Montage einer Airline-Schiene ist die Befestigung im Untergrund.
Je nach Beschaffenheit, Materialzusammensetzung und Stärke der Untergrundfläche, werden unterschiedliche Werte erreicht.
Wir empfehlen Ihnen, sich an die Einbaurichtlinien des Herstellers zu halten.
Die Schrauben müssen in einem Abstand von 75 mm bei metrischem Rasterabstand von 25 mm(76,2 bei 25,4 mm Raster) gesetzt werden!
Es müssen Schrauben mit einer Festigkeit von mindestens 10.9, mit selbstsichernder Mutter und Unterlegscheibe verbaut werden!

Erklärung zu den ISO und DIN Normen:

- ISO 29755 = Zurrpunkt - Norm im PKW
- ISO 29756 = Zurrpunkt - Norm im Kastenwagen(Transporter)
- DIN 75410-1 = Zurrpunkt - Norm auf Pritschenfahrzeugen bis 3,5 t
- EN 12640 = Zurrpunkt - Norm auf Pritschenfahrzeugen ab 3,5 t


Befestigung der Airlineschiene

Die Airlineschiene als Light-Profile wird in der Regel mit Senkkopfschrauben der Größe M5 befestigt.
Eine weitere Möglichkeit der Befestigung ist das Kleben.
Diese Airlineschiene ist nicht vorgebohrt und kann somit, z.B. mit Sikaflex 554 geklebt oder an den gewünschten Punkten selbst gebohrt werden.
Das Einnieten oder das befestigen mit anderen Kopfschrauben empfehlen wir nur bedingt, da durch den herausstehenden Nietenkopf  oder Schraubenkopf, das einsetzen der Endbeschläge nicht mehr möglich ist, bzw. Nutensteine nicht durchgeschoben werden können.

Für den Einbau und der daraus resultierenden möglichen Belastung ist der Verbauer der Ladungssicherungshilfsmittel verantwortlich!


Woher kommt diese Airlineschiene?

Diese Airlineschiene wird von der Firma allsafe in Deutschland gefertigt.
Dies ist ausdrücklich kein Chinaimport!

Die Vorteile der Airlineschiene zusammengefasst
- nur 28 mm breit
- für kleinste Bauräume oder zur Eckmontage geeignet
- sehr geringes Gewicht da Aluminium
- hohe Zugfestigkeit trotz geringer Breite
- vielfältige Einsatzmöglichkeiten(nicht NUR zur Ladungssicherung)


Länge: 3 Meter
Variante: eckig Light schmal
Versandgewicht: 1,80 Kg
